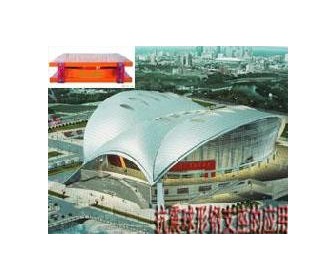

一、抗震减震支座产品概况 :WQGZ-II型系列抗震减振支座是依据中华人民共和国交通行业标准《公路桥梁盆式橡胶支座》(JT391-1999)及公路工程抗震设计规范(JT004-89),在WQGZ(I型)系列抗震减振支座的基础上,经详细的静力学、动力学分析研制而成的一种新型抗震减振钢支座。WQGZ-II系列抗震减振支座较WQGZ(I型)抗震减振支座结构更加合理,性能更加可靠,使用寿命更长。WQGZ-II型系列抗震减振支座包括固定支座、纵向活动支座、多向活动支座三种型式,支座规格分为22个等级,支座竖向设计承载力、设计转角、摩擦系数均按相关标准要求设计。其水平承载力、竖直方向拔力及支座的整体强度均比普通支座有大幅度提高。该系列支座采用弹性减振元件,具有机理清晰明确、结构参数稳定、减振性能优良等特点。减振原理是水平力大到一定程度后,减振弹簧开始发生弹性变形实现缓冲作用。当结构发生转角时,球芯产生转动,释放上部结构产生的转矩。地震时,刚性抗震措施和柔性减振措施同时发生作用,以抵御巨大的地震输入能量。在大的地震波动情况下,既能保证桥梁上、下结构间合理相对位移,减小地震力的放大系数,又使结构保持统一性。该支座可抵御8-11度地震,对高烈度地震区尤其直下型地震区的工程结构有良好的抗震减振作用。该系列支座适用于大跨度空间结构及大跨度桥,特别适用于宽桥、曲线桥、斜桥、尤其适用于高烈度地震区的工程结构。该系列产品已分别在冶金部建筑研究总院工程结构试验室、石家庄铁道学院工程结构检测中心、上海同济建设工程质量检测站、广州大学工程抗震研究中心检测合格。
二、抗震减震支座设计制造原理:体形均匀规整,无论在平面还是立面结构的布置,都力求使其几何尺寸、刚度延性均匀规整,提高了结构和构件的强度与延性。多道抗振防线。防止脆性和失稳破坏。防止材料老化。高质量的制造与安装。
三、抗震减震支座支座材质:不锈钢板、聚四氟乙烯滑板、橡胶密封圈等均按JT391-1999标准规定执行,其中减振弹簧按QCn29035-91汽车钢板弹簧技术条件执行。铸钢按GB/T11352-1989、GB/T14408-1993标准执行。
四、抗震减震支座支座的优点:支座采用球面接触,接触面积大,压强低,传力均匀,体积小,用钢量小。可万向承载,即可承受压力,拔力和任意方向的剪力。可万向转动,以释放任意方向的弯距。支座采用减振弹簧,可满足高烈度区工程结构的减振需要。支座的受力部件均采用钢件,在200年内没有老化问题。支座中采用PTEF制品,其摩擦系数很小,不老化,耐低温可达-150℃,保证了支座转动的万向灵活性及在北方寒冷地区的应用。支座反力集中、明确、不随转角而发生变化。支座的作用使下部结构(柱、墩)受力均匀。支座的动、静刚度大,保证了车辆运行的平顺性。支座高度低,对桥梁的结构设计有利。
五、抗震减震支座的性能参数指标:竖向承载力:500-80000KN竖向拔力:500-80000KN水平剪力:500-80000KN以上三种类型的力可用相应组合选取,但情况特殊时需另行复核设计。设计转角:0.01-0.06rad(相当于0.57°-3.44°)摩擦系数:μ=0.03(常温-25°~40°)μ=0.05(低温-60°~25°)弹性系数需按工程总体计算选用,以达到在静力状态下的内力均匀,动力作用下降低峰值应力的作用。
支座的位移量一览表:
项目 | 纵向较大位移量(㎜) | 横向较大位移量(㎜) | ||||
支座反力 | DX | ZX | GD | DX | ZX | GD |
1000~10000 | ±50 | ±50 |
| ±20 |
|
|
±100 | ±100 | ±30 | ||||
±200 | ±200 | ±50 | ||||
12500~60000 | ±50 | ±50 | ±3 | ±30 | ±3 | ±3 |
±100 | ±100 | ±30 | ||||
±200 | ±200 | ±50 |
六、抗震减震支座的安装:1、 抗震减震支座的安装方案、连接形式应与结构设计人员具体商定,以保证上、下部结构与支座的可靠连接和功能发挥。
2、 下部钢筋砼柱的标号不得低于C35级。
3、 柱内配筋应参考本支座设计时的研究分析结果,即在自柱顶沿柱轴线方向柱脚方向的0.25b至0.6b的高度范围内(b为柱截面宽度),增大水平箍筋截面的配置,勤俭啬量依承载力分析结果确定。
4、 活动抗震减震支座根据设计需要在上支座板与滑板之间设置偏值。
5、 抗震减震支座和预埋钢板的连接若采用焊接时,要采取降温措施,或对边断续焊的方法,防止支座钢件过热而损坏聚四氟乙烯板,橡胶密封圈和5201硅脂。
6、 安装前应使下部结构的标高和水平度满足设计要求。支座四角高差不大于1㎜。
7、 抗震减震支座中心线应与主梁中心线及下部结构安装线重合。
8、 抗震减震支座安装就位后,底板与预埋钢板焊接就符合设计要求。待梁体施工完毕后,应立即拆除临时连接件。
9、 抗震减震支座安装时必须将上支座板与下支座板的连接件安装好,待支座安装就位完成后拆除,并立即安装上防尘罩(防尘罩为橡胶板,同现场施工单位负责安装)。
WQGZ网架球型钢支座的养护
1、 抗震减震支座使用期间就定期每查一次、保养一次。
2、 检查支座与上、下连接件是否有破坏,检查螺栓是否剪断或松动,焊缝是否开裂等。
3、 检查橡胶密封圈有无龟裂和老化现象。
4 旋动固定螺母,清洗干净后重新上油,以免锈死。
5 检查支座本身高度变化,此变化反应聚四氟乙烯板的磨耗状况,当高度变化超过4㎜时应大修。
6 检查防锈漆完好程度,如有脱落应用砂布磨出钢体并呈现出金属光泽后重新上漆。
7特殊情况发生后(如地震、破坏性大风等),应及时检查上述内容。以上是抗震减震支座的详细信息,如果您对网架支座的价格、厂家、型号、图片有什么疑问, 衡水众鑫工程橡胶有限公司是抗震球型钢支座、减震球型钢支座,建筑隔震支座,桥梁伸缩缝、橡胶止水带、桥梁支座、橡胶支座、网架支座、桥梁橡胶充气芯模、橡胶抽拔棒、球型支座、滑动支座、球铰支座、盆式橡胶支座、固定铰支座、gyz橡胶支座、gjz橡胶支座、板式橡胶支座、聚乙烯闭孔泡沫板、双组份聚硫密封胶、双组份聚硫密封膏、等产品专业生产加工的公司,拥有完整、科学的质量管理体系。衡水众鑫工程橡胶有限公司的诚信、实力和产品质量获得业界的认可产品远销:辽宁、吉林、黑龙江、河北、山西、陕西、甘肃、青海、山东、安徽、江苏、浙江、河南、湖北、湖南、江西、台湾、福建、云南、海南、四川、贵州、广东, 内蒙古、新疆、广西、西藏、宁夏, 北京、上海、天津、重庆,等省市地区 深受各界好评
。欢迎各界朋友莅临参观、指导和业务洽谈。
