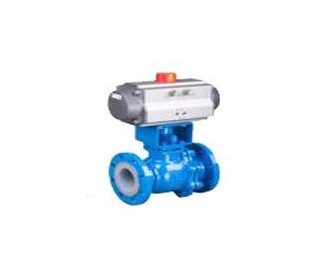

Q641FS气动球阀
上海代益阀门专业生产衬氟气动球阀，不锈钢衬氟气动球阀，法兰衬氟气动球阀，铸钢衬氟气动球阀，Q641FS气动球阀。
衬氟气动球阀阀体采用氟塑料作为球阀的内衬，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。可作开关或调节之用，本产品适用于各种工业管道中液体和气体的输送(包括蒸气)，在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。全通径阀门提供较大的流量，并可用于扫线清洗或隔离输送的管道。
适用温度：-80~200℃
执行标准
设计标准 GB/12237
结构长度 GB/12221
法兰标准 GB/113.1-26
检验标准 JB/T9092-99
阀体主要零件及材料
|
零件名称
|
材 料
|
|
左右阀体
|
铸钢、不锈钢、内衬F46、F3
|
|
带杆球芯
|
铸钢、不锈钢、内衬F46、F3
|
|
填料箱
|
铸钢、不锈钢、内衬F46、F3
|
|
密封圈
|
F4、F46
|
|
填料
|
F4、F46
|
气动执行器主要技术参数
|
气动执行器
|
型号
|
QW系列、AT系列
|
|
气源压力
|
0.4 ～ 0.8 MPa
|
|
|
较大回转角度
|
90°～92°
|
|
|
回信器
|
AC220V AC110V DC24V
|
|
|
控制信号
|
电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa
|
|
|
控制气源
|
洁净、干燥压缩空气
|
|
|
工作温度
|
-20℃ ～ +90℃
|
气动执行器主要部件材料
|
零件名称
|
缸体
|
端盖
|
活塞
|
轴
|
O型圈
|
指示轴
|
螺栓
|
|
QW系列
AT系列
|
铝合金型材
（硬质阳极氧化）
|
压铸铝合金
（环氧树脂喷涂）
|
压铸铝
|
钢
（镀镍磷合金）
|
NBR
|
ABC
|
SUS304
|
