九孔穿线管，九孔栅格管尺度长度为6米，现实施工中末尾多余裁剪下来的短段仍可以用到合适的地段，质料行使率高，工程造价相对于接纳二次穿子管方式折算到每子孔成本费可以节约30%以上。

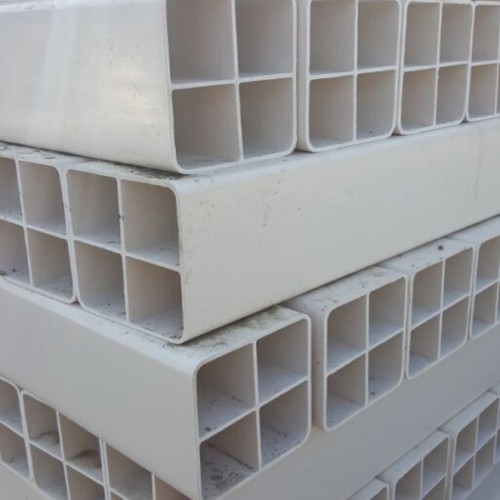

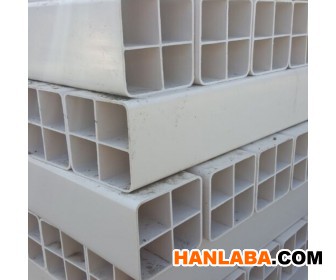

九孔穿线管，九孔栅格管是一种外方内方的多孔塑料管材。它集护套与子管为一体，一次积压成型，造型雅观，接纳PVC工程塑料制作，抗压强度高，重量轻，使用寿命长，内壁滑腻，摩擦力小，施工利便，可抵制外力影响，珍爱光、电缆的功效；内格近似方格形，有用空间大，便於穿放光、电缆。
由于护套与子管为一体，一次铺设就可以完成。管子与管子之间接纳套接方式毗邻，并有符号，施工极为利便。施工单元只要按设计要求将管道沟挖好，就可以铺设管子，而且可立刻回土，大大缩短了施工工期，无需二次穿子管。
九孔穿线管，九孔栅格管门路由的选择是凭据设计文件及都会计划部门批准的文件举行施工丈量的。施工队凭据设计管群方式决议开挖管道沟的宽度和深度，在车行道一样平时管道顶距路面为0.7米，人行道为0.5米。对管道沟底部要求平整，制止挖掘过深，损坏地壤结构。遇到坡度可以随地形挖掘，要保持管顶净高；遇到路由需弯曲，应为缓慢弯曲，只要在管子可弯曲局限都可以，不得急转弯，施工职员可自行掌握。
接纳九孔穿线管，九孔栅格管埋设时，无特殊情形（软土）的管道沟不需要做基础，同时也不要用混凝土包封。为了防止往后有人开挖，在九孔穿线管，九孔栅格管上回土100mm后铺上红砖，可制止管道受损。由于九孔栅格管的抗压强度高，尤其是穿越公路时，只要施工单元按设计要求深度埋设，管子在沟底排列整齐，先回填20公分细土，再正式回填土，防止大石块直接压在管子上。若是没有细土的情形，可以铺沙，这样可以完全替换常用过公路接纳钢管方式，可以节约大量工程用度，同时减轻劳动强度。当过公路时深度达不到时，可接纳混凝土包封设施。在沟底有石头情形下，先铺一层约10公分厚的沙子再铺管。在人手孔的末尾，子管配有塞子，不用的孔用塞子堵住，防止泥少或异物堵管孔。
