大型液压顶管机专为大型顶管工程设计,一样平时应用于水泥管过路,衡宇楼房的平移,2.0-3.0污水管道的施工及公路河流的穿越等工程.

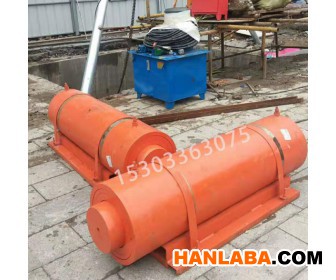

一. 主机部门:接纳320吨大口径液压油缸一只, 形状直径尺寸530MM,总长度1520MM,活塞直径450MM,重量到达1.5吨.
二. 液压泵站机组:（电念头泵站一套）,电念头接纳11千瓦三相异步电机,转速1470-转/分钟,380伏29.9安, 压力表 ,油压表,溢流阀(板式),齿轮泵更新为25MCY14型柱塞泵,压力可到达35Mpa, 导向开关(自动换向阀),双向油管.
三. 顶块一件.(竖顶)在油缸与水泥管之间使用.
四. 挡块一件.(横顶)挡在水泥管前端,防止水泥管之间接触顶块造成损坏.
五. 道轨一件.便于水泥管的推进,增添装备的稳固性,削减与地面的摩擦力.
六. 出土车一辆.管内出土用.
七. 水泥顶管机主机形状尺寸(m) 1.52X0.53X0.53
八. 泵站外型尺寸（mm）700x900X1250
九. 主机质量(kg) 1000
十. 泵站质量(kg) 350
十一. 顶进力(kn) 400-600
十二. 事情压力(mpa) 40
十三. 单次顶举行程(m) 1.1/1.0
十四. 单次铺设长度(m) 30-50米
水泥管顶管机-施工方式:
1.按机型的尺寸首先挖好作业坑，坐牢后支持，作业坑如遇软土或流沙层均需在周围打好支持，以保机械及职员平安。
2.挖好作业坑后首先将轨道放入作业坑内，沿施工门路找正偏向，调好水平。
3.将顶管机平稳吊入作业坑，放在轨道上。
4.凭据管径需要沿轨道偏向向前掏土出土，长度2.5M 、2.8M,已解决前方出土.掏土长度可凭据地形与土质情形自行决议掌握.
5.将水泥管平稳吊入作业坑内。
6. 将挡块横放在水泥管后端横顶位置处。
7.土质完好的地方,一样平时水泥管可分两次顶进,配合顶块(竖顶)每次一米两次完成.
8.启动高压泵站，待油缸与挡块顶上力时，检查后支持是否牢靠，确定后支持牢靠后，即可将水泥管向前顶进。若有淤土，祛除后再向前顶进、以此类推直至完工。
