碳素焙烧炉保温按其结构划分为炉底、侧墙、火道墙、横墙、炉顶和烟道。炭素焙烧炉有两种形式,敞开式环式焙烧炉和有盖式焙烧炉。炭素焙烧炉多年来一直存在的困扰：负压漏风严重、运行不稳固、造成热损失大、制品及格率下降，使得企业成本不停上升。负压漏风主要是由于在焙烧运行中存在炉墙体质料质量差、易变形、易开裂，在制造负压时挡风板插不进、插不严、挡不住风等而造成。
行使陶瓷纤维模块做碳素焙烧炉炉衬的手艺优势：

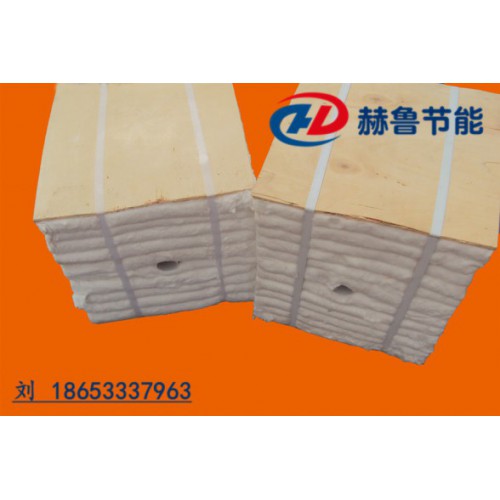

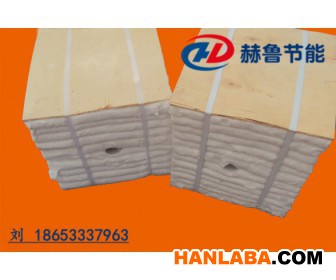

风琴状组合的陶瓷纤维模块，打造密封炉衬：陶瓷纤维模块为陶瓷纤维毯延续折叠压缩、预埋锚固件而制成的风琴状组合件。弹性大，模块安装完毕后，排除模块的捆扎件，压缩后的陶纤毯发生回弹而相互挤紧，能充实保证炉衬的无裂缝要求。解决了碳素焙烧炉保温负压漏风的问题，提高石墨产品及格率。
陶瓷纤维模块主要应用在等静压石墨生产工艺的浸渍系统及焙烧系统装备中。
一．浸渍系统保温主要分为：浸渍加热炉保温、加热炉顶部燃烧室保温、浸渍罐外保温。赫鲁节能凭据差别的使用情况，设计炉衬保温结构如下：
1、浸渍加热炉保温结构：
浸渍加热炉又叫预热炉，历久事情温度不跨越650℃。燃烧室事情温度800℃，燃气加热。
赫鲁节能高温隔热炉衬设计：
接纳1050型通俗陶瓷纤维毯和1050型通俗陶瓷纤维模块的复合结构。
加热炉壁、端墙及门：保温厚度280mm，30mm通俗陶瓷纤维背衬毯+250mm通俗陶瓷纤维模块。
炉顶：保温厚度350mm，50mm通俗陶瓷纤维背衬毯+300mm通俗陶瓷纤维模块。
2、加热炉顶燃烧室保温结构：
保温厚度350mm，50mm通俗陶瓷纤维背衬毯+300mm通俗陶瓷纤维纤维模块。
3、浸渍罐外保温结构：
浸渍罐的事情温度在300℃，为防止工人烫伤、热量散失及防腐的需要，罐体外部需做保温。
保温层：100mm厚的通俗陶瓷纤维毯+0.5mm厚彩钢板。
罐体数目众多，有大有小，凭据差别需铺设龙骨钢架，建议由专业施工队施工。
二、焙烧系统：环式焙烧炉保温结构设计：
历久事情温度1250℃，燃气加热。
炉衬质料选用：含锆陶瓷纤维模块和含锆陶瓷纤维毯复合结构。
保温厚度350mm，50mm含锆陶瓷纤维背衬毯+300mm含锆陶瓷纤维模块。
该炉衬保温结构设计所需陶瓷纤维保温质料如下：
a、30和50mm厚通俗型陶瓷纤维
b、300x300x300mm和300x300x250mm通俗型陶瓷纤维模块
c、50mm厚含锆型陶瓷纤维毯
d、300x300x300mm含锆陶瓷纤维模块
