点击图片查看原图
部门产品应用介绍
【铁锈转化】

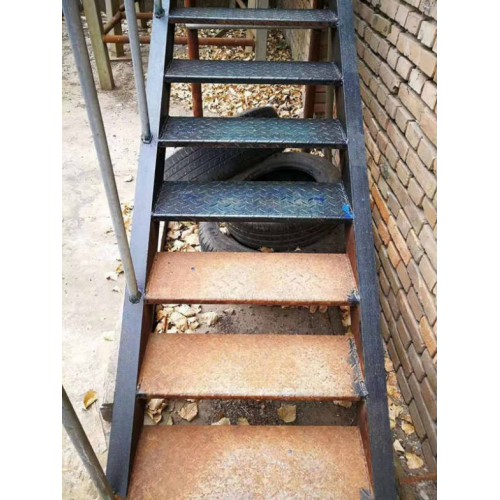

铁锈转化是一种特种功效涂剂，将其涂覆在生锈的钢铁外面，无用的铁锈被转化为有用的黑色防锈膜层（聚合铝磷铁）。
本产品与带有三氧化二铁（Fe203红色铁锈）、四氧化三铁 （Fe304
蓝色氧化皮）的钢铁外面接触，常温下 0.5-1小时后铁锈 及氧化皮即被转
化形成慎密的亮灰黑色防锈膜层，72小时后转化完 全，相当于 Sa2.5、
St3除锈品级。
该防锈膜层不导电，可有用杜绝电化学反映发生，防止穿孔侵蚀。
在一 40°C 1500°C 局限性能稳固，兼具优良的耐火性能。
该膜层与钢铁基底以及油漆连系力强，并可与常见的各种油漆、
涂料、膏灰配套，使油漆内在质量得以提升，防锈能力提高。
【手艺指标】
产品质量执行尺度：Q/797S37S7SA-2007
1、理化指标
产品外观 黄色或黑色半透明稠状液体
溶剂特征 水溶性
密度(20°C)>1.2. 1.^2775g/cm3
粘度(20°C) >11 12.20s
除锈能力 2h后铁锈完全转化为灰黑色，无可见污垢、
氧化皮、铁锈等附着物。
情况特征 无毒微味，不含致癌物，相符 GB18581-2009
消耗参考 25±5 平方米/公斤
2 、涂层参数
膜层外观 亮黑灰色(GB8607-86)
表干(h室温) 0.5-1
实干(h室温) 22
耐打磨性 易打磨、不粘砂(GB/T1770-1979)
柔韧性 1mm (GB1732-79)
抗打击强度(kg.cm) 50 (GB1732-79)
附着力 dMPa 拉拔力 7CMPa (GB/T52102006)
【手艺特色】
1、 变化传统，节能环保
本产品是变化传统的除锈方式，无粉尘污染、节约能源，而且不 含
VOC 等致毒、致癌物质，属于平安环保产品（详见 GB1858-12009 产品环
境平安磨练讲述）。
2、 转锈超强，兼具防锈
厚度在 300um 内的粉状铁锈，直接涂刷即可被彻底转化除净。 仅此
转化膜层，钢铁在内陆情况下（露点温度以上）室内防锈可迖一 年之久，
在海洋情况下（露点温度以上）室内防锈可迖半年。
3、 附着力强，周全配套
转化膜与钢铁本体附着力高于国家尺度，该膜层可与常见的各种 漆、
膏灰、涂料（防火涂料、粉末涂料等）配套，不存在涂层起皱、 鼓泡等
不相融问题（详 G见B/J52W-2006 拉拔力试验讲述）。
4、 转废为宝，不损钢体
本产品适用于各种标号的钢铁、铸铁等，只与其铁锈发生作用， 无损钢铁基体，不影响钢铁的机械力学性能（抗拉强度、伸长率、屈 服点、
冷弯性能、打击韧性）。
【应用领域】
适用于以钢铁为结构质料的各个领域，从工艺应用的角度分四个 大类：
1、钢结构生产制作
(1)替换抛丸喷砂，或与抛丸喷砂连系使用，消除粉尘污染。
(2)焊缝、高强螺栓毗邻外外面、薄壁钢构件、庞大构件等。
(3)生产制作及安装法式中渗透、碰伤等，二次锈蚀的修复。
2、钢结构涂装维护
已经严重锈蚀的钢结构修建及机械涉笔，经简朴清算出去翻起的漆皮、锈块、泥沙 等，在漆锈混存的外面直接喷涂铁锈转化，转化膜外面干燥后再喷涂响应的漆类。
3、喷塑及烤漆应用
替换酸洗、磷化、缩短工序法式，消除废水、废渣排放。
浸转锈金-＞200度烘烤 5 分钟-＞喷塑/烤漆
【规格型号】
1、 分为通用型铁锈转化和石墨烯重防腐铁锈转化两种。
2、单元包装净重 5--10公斤.
【注重事项】
1、本品呈弱酸性，对皮肤无侵蚀但有刺激性，制止溅到脸上、眼睛内。
若发生此种情形，请立刻用清水冲洗。
2、本品化学药品，应放置于小孩接触不到的地方，稀奇制止误食。若发生误食，请立刻就医。
3、本产品不损油漆层，不损铜、镍、铬金属。镀铬用具外面渗透的铁锈可用本产品擦除清洁。
第二部门产品使用指南
铁锈转化在钢结构生产及维护上的施工手艺规程
1、总则
1.1为规范铁锈转化在钢结构新建与维护中的防腐涂装施工，特制订本规范；
1.2本规范对铁锈转化在钢结构新建与维护防腐涂装施工中的基本要求油漆配套、外面处 理、防腐施工法式、磨练等内容举行了划定；
1）GB/T8923.2-2009涂装前钢材外面锈蚀品级和除锈品级；
2）GB 50205-2001钢结构工程施工质量验收规范；
3）GB 5210-2006色漆和清漆拉开法附着力试验；
4）GB/T1771-2007色漆和清漆耐中性盐雾性能的测定；
6）GB 18581-2009室内装饰装修质料溶剂型木器涂料中有害物质限量尺度；
7）ISO12944《色漆和清漆-防护涂料系统对钢结构的防侵蚀珍爱》；
2界说
2.1构件
由零件或零件和部件组成的钢结构基本单元，如梁、柱、支持等；
2.2情况温度
施工时现场的气温；
2.3相对湿度
空气含水量与该温度空气饱和（）含水量的百分比；
2.4露点
钢板外面上较先形成湿气的温度；
2.5钢材外面温度
待处置货待涂装钢材外面的温度；
2.6刷涂
用毛刷蘸铁锈转化在钢材外面举行防腐施工的方式；
2.7滚涂
用滚筒蘸铁锈转化在钢材外面举行防腐施工的方式；
2.8钢湿
锈层外面刚刚被铁锈转化润湿；
2.9全湿
锈层外面完全被铁锈转化润湿，且外面有淌积；
2.10流挂
涂料湿涂于垂直面上时，由于其抗流挂性差或湿涂欠妥、湿涂过厚等缘故原由而使湿漆 膜向下移动，形成种种形状下边缘厚的不平均图层；
3、基本划定
3.1钢结构防腐涂装施工应在钢构件现场焊接、修补、高强螺栓毗邻等工序磨练及格后举行；
3.2防腐涂装施工前，构件按本规程和设计文件要求举行外面处置；
3.3涂装施工时，应接纳响应的情况珍爱和劳动珍爱措施；
4、油漆配套
4.1铁锈转化可与钢结构施工规范中的油性漆、水性漆、腻子等涂料配套，不存在油漆起皱。鼓泡、脱落等相容性问题；
4.2其他种类的新型底漆需经由足够试验后，确定其与铁锈转化的配套性能；
5、外面处置
5.1所有待涂外面应当清洁、干燥，应没有污染物如：漆皮、油脂、尘垢、工业浆糊、氧化 皮等；
5.2为增强铁锈转化的使用下偶偶并节约使用量，钢材外面过多的松散的红锈、锈块要去除；
5.3待涂钢材外面不得有水雾、水滴、油污及其他溶剂的污染，若有需去除清洁；
6、铁锈转化的施工
6.1施工情况条件
情况施工温度 5℃-50℃，性对湿度 95%以下，钢材外面温度大于 5℃，而且钢材外面 温度高于所测得的露点至少 3℃；
6.2遇雨、雾、雪、强风天气应住手露天涂装；
6.3涂装后至底漆施工前，应制止水和沙尘侵袭；
6.4温度、相对湿度的丈量应在靠近作业点四周的底材处举行，在非敞开区域内涂装，必须具有优越的透风条件以确保铁锈转化成膜的正常干燥；
6.5本产品若经长时间存放有少量沉淀，使用前请摇匀。
6.6钢材外面清算
1）新建的钢结构及装备在湿涂铁锈转化前，应将事情面的工业浆糊、油脂、灰尘等杂物清 理清洁，慎密的锈壳应拉毛；
2）钢结构及装备的油漆维护翻新，在湿涂铁锈转化前，应举行锈蚀损坏检查，如因锈蚀而脱焊、穿孔等，结构维护完成后，应将所有事情面上翻起的旧漆皮、锈块、油污、尘垢清算掉，在余下的粉锈上直接湿涂铁锈转化；
3）铁锈转化的涂装可接纳涂刷法、滚涂法、空气喷涂法和高压无气喷涂法；
4）铁锈转化属于水性涂料，无需稀释，湿涂工具可用清水洗濯，洗濯完毕，应彻底干燥后方可使用；
5) 铁锈转化的湿涂
① 直接的钢构宜从上向下湿涂，平位时左右或前后湿涂均可；
②湿涂时应使锈层到达全湿水平，厚锈多涂，薄锈少涂，刷涂过多造成淌积，外面干燥时间变慢，且影响成膜质量。
③
制止淌积、流挂，如发生这种情形，可用面纱擦除。
6.7干燥时间
透风状态、温度、涂刷厚度等因素都市影响干燥时间，在透风优越（室外或空气自然 流通）的条件下，全湿状态的铁锈转化图层；
1） 表干：2 小时以后既杀青表干（现场履历判断为：红色铁锈转酿成灰黑色膜层，且 不粘手指）。
2）表干时间参考：春、夏两季0.5-1小时以后，秋、冬两季 1-2小时以后；
3）完全固化：22个小时；
4）两层铁锈转化短覆涂距离：0.5小时以内（表干之前）；
5 ）底漆涂装距离：
短涂装距离：表干即可；
长涂装距离：覆涂前外面如无粉化、其他污染物，通常没有长时间限制；
如需获得附着力，则应在铁锈转化完全固化后涂装后道涂层；
异常状态的处置：
铁锈转化外面在湿涂底漆钱前，应注重外面清洁，若有聚积、流挂造成的鼓泡、起皮，应采 用打磨、拉毛等方式去除，以获得优越的附着力；
7、施工磨练尺度
7.1铁锈转化施工中及施工前，应根据前文所述对情况条件、施工准备情形等要素举行监控；
7.2在底漆涂装前，必须完成如下内容的磨练；
1）铁锈转化应形成灰黑色固化膜层；
2）铁锈转化干膜不得有反白、鼓泡、流挂等征象；
3）需要时可接纳拉拔试验测试其附着力，一样平时拉拔力大于5Mpa为及格；
8、康健宁静安
8 .1铁锈转化程弱碱性对皮肤无侵蚀但有刺激型，制止皮肤接触，若有铁锈转化溅落在皮肤 上，立刻使用的肥皂、洗濯剂和水洗濯。溅入眼睛应用清水充实冲洗，并立刻就医诊治；
8.2铁锈转化为化学药品，在透风优越的条件下使用，制止吞咽或吸入气雾。若发生误食，请立刻就医诊治
联系人：文杉 Tel: 15901396770(手机) 010-69808511 Fax:010-69808511 QQ:1549760684 产品民众号：hqtuliao6770
