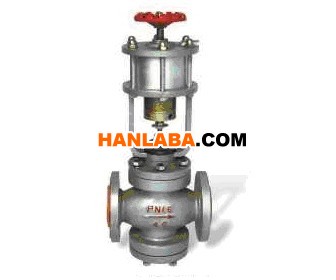

ZSQ-II气动切断阀，手动气动切断阀，原装直销进口切断阀

点击图片查看原图

品牌：	合资代益阀门
型号：	ZSQ-II
型号：	齐全
单价：	100.00元/台
起订：	1 台
供货总量：	600 台
发货期限：	自买家付款之日起 3 天内发货
所在地：	上海
有效期至：	长期有效
最后更新：	2015-04-27 15:05
浏览次数：	305

公司基本资料信息

上海代益阀门有限公司
[诚信档案]
已缴纳 0.00 元保证金
联系人黄志勇(先生) 经理
会员 [当前离线] [加为商友] [发送信件]
邮件875855971@qq.com
电话021-54284023
手机13801958530
地区上海
地址上海市奉浦开发区

产品详细说明

ZSQ-II气动切断阀

上海代益阀门专业生产气动切断阀，手动气动切断阀，气动手动切断阀，法兰气动切断阀，铸钢气动切断阀，铸钢气动切断阀，ZSQ气动切断阀。


产品型号：	ZSQ-II
品　　牌：	上海代益阀门
原产地：	上海
单　　价：	面议元
外包装：	木箱

气动活塞式切断（简短活塞式切断阀），是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号，控制工艺管道内流体的切断与接通或切换流道。该产品具有操作力大、阀体设计新颖，流阻小、额定流量系数大、许用压差大密封性能优良等优点。因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过程自动控制与远程控制系统中。

【结构与原理】

气动活塞式切断阀由气动活塞式执行机构与直行程调节机构二部组成，中间由支架边接而成。根据调节机构的形式，气动活塞式切断阀可分为直通单座切断阀（ZSQP型）、直通套筒切断阀（ZSQM型）、二位三通切断阀（ZSQN型）三种型式。气动活塞式执行机构有单作用（弹簧复位）和双作用（双进气）二种。采用单作用执行机构，整机作用方式可分为气关式（水平管路接通）和气开式（水平管路断开）。气动活塞式切断阀有硬密封和软密封两种密封形式，分别适用于不同的温度及压力。
ZSQM型气动活塞式套筒切断阀采用平衡式阀芯，可提高切断压差。
二位三通切断阀采用四通式阀体，有三个流道口，特别适用于对两条流路的切换。

【作用原理】

当信号压力为零，由于弹簧（单作用仅有）的预紧力，使阀芯处于初始状态（常开或常闭）。当执行机构接到信号压力（0.4~0.6MPa）时，压缩弹簧，带动推杆、阀体、阀芯移动到极限位置，使阀门全开或全关。达到对管道内介质接通、切断或管路间切换控制。配用二位三通电样阀，使活塞式切断阀控制更加方便、简捷。
