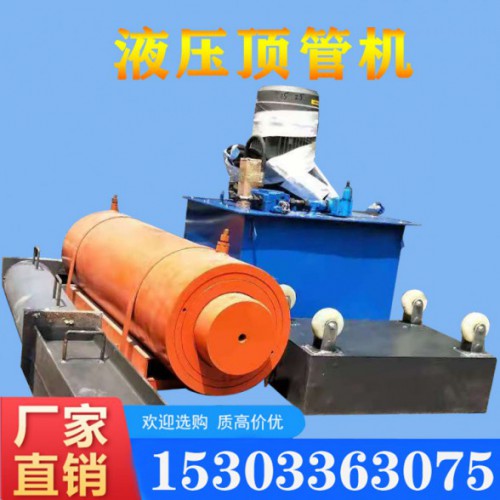

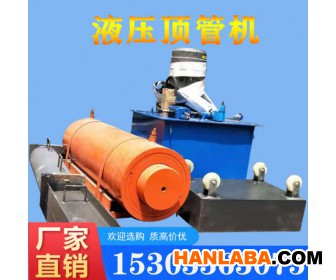

320吨水泥管顶管机适用于大中型口径的各种地下管线的铺设工程，广泛应用电力、电信、网通、排污、自来水燃气、热力、园林、路灯等开挖地下管线的铺设工程。该机适用于各种土质，在流沙层、砾石层、细沙层，风化岩等复杂地质中均可成功铺设。顶管机特点：不用水、方向准、操作简单，施工作业时独立性强。拆装简单方便，搬运、移动，灵活快捷性能稳定，实用性强。
320吨水泥管顶管机用途：
本厂生产的水泥管顶管机具有输出力大、远距离操作等特点，广泛使用在电力维护，穿越公路，非开挖工程，配以本厂的高压油泵站，可实现顶、推、拉、挤压等多种形式的作业。
水泥管顶管机主要结构及说明:
大型液压顶管机专为大型顶管工程设计,一般应用于水泥管过路,房屋楼房的平移,2.0-3.0污水管道的施工及公路河流的穿越等工程.
一. 主机部分:采用320吨大口径液压油缸一只, 外形直径尺寸530MM,总长度1520MM,活塞直径450MM,重量「过滤-达到」1.5吨.
二. 液压泵站机组:（电动机泵站一套）,电动机采用11千瓦三相异步电机,转速1470-转/分钟,380伏29.9安, 压力表 ,油压表,溢流阀(板式),齿轮泵更新为25MCY14型柱塞泵,压力可「过滤-达到」35Mpa, 导向开关(自动换向阀),双向油管.
三. 顶块一件.(竖顶)在油缸与水泥管之间使用.
四. 挡块一件.(横顶)挡在水泥管前端,防止水泥管之间接触顶块造成损坏.
五. 道轨一件.便于水泥管的推进,增加设备的稳定性,减少与地面的摩擦力.
六. 出土车一辆.管内出土用.
七. 水泥顶管机主机外形尺寸(m) 1.52X0.53X0.53
八. 泵站外型尺寸（m）0.77X0.9X1.25
九. 主机质量(kg) 1000
十. 泵站质量(kg) 350
十一. 顶进力(kn) 400-600
十二. 工作压力(mpa) 40
十三. 单次顶进行程(m) 1.1/1.0
十四. 单次铺设长度(m) 30-50米
水泥管顶管机-施工方法:
1.按机型的尺寸首先挖好作业坑，坐牢后支撑，作业坑如遇软土或流沙层均需在周围打好支撑，以保机器及人员安全。
2.挖好作业坑后首先将轨道放入作业坑内，沿施工「过滤违禁词」找正方向，调好「过滤」。
3.将顶管机平稳吊入作业坑，放在轨道上。
4.根据管径需要沿轨道方向向前掏土出土，长度2.5M 、2.8M,已解决前方出土.掏土长度可根据地形与土质情况自行决定掌握.
5.将水泥管平稳吊入作业坑内。
6. 将挡块横放在水泥管后端横顶位置处。
