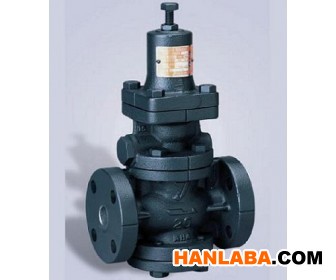

GP-1000 减压阀
Precise
Pressure
Control
Tight
Seal
|
 |
Anti-
scale
Long
Durability
|
■Specification
| 型号 |
ＧＰ－１０００ |
ＧＰ－１０1０ |
| 使用流体 |
蒸气 |
| 连接型式 |
JIS 10K FF法兰 |
JIS Rc(PT 螺纹) |
| 尺寸 |
15A～100A |
15A～50A |
| 进口压力 |
0.1～1.0MPa｛1～10kgf/c㎡G｝ |
| 出口压力 |
0.05～0.9MPa{0.5～9kgf/c㎡G} |
| 较高温度 |
220℃ |
| 材料 |
阀体 |
球墨铸体 |
| |
主阀 |
不锈钢 |
| |
阀座 |
不锈钢 |
| |
活塞\缸套 |
铜 |
| 较大减压比 |
20 : 1 |
| 阀座泄漏量 |
0.01% or less of rated flow |
■ 尺寸与重量
| 尺寸 |
Ｌ |
H |
Ｃv Value |
重量（Ｋg） |
| 15A |
150 |
285 |
1.0 |
8.0(7.0) |
| 20A |
155 |
285 |
2.3 |
8.5(7.0) |
| 25A |
160 |
300 |
4.0 |
10.0(8.5) |
| 32A |
190 |
323 |
6.5 |
14.0(12.0) |
| 40A |
190 |
323 |
9.0 |
14.5(12.5) |
| 50A |
220 |
347 |
16.0 |
20.0(18.0) |
| 65A |
245 |
357 |
25.0 |
30.0 |
| 80A |
290 |
404 |
36.0 |
35.0 |
| 100A |
330 |
450 |
64.0 |
52.5 |
* The weights for GP-1010 screwed model are indicated in brackets.
|
