产 品 说 明

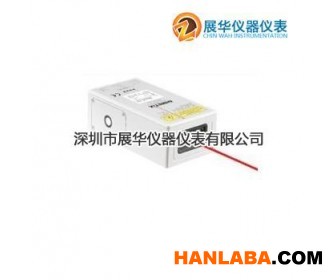

DLS-C(H) 是一种功能强大的测距设备，它可被集成用于各种工业用途。通过一束激光反射， 使得精确、无接触式长距离测距成为可能。
特性：
● 兼容 DLS-B(H) 系列
● 测程 0.05-150m
● 串行接口 (RS232 或 RS422)
● 单根 RS422 线可连接多达 10 个模块
● 范围宽广的供电电压 (9…30V)，低温模块 (24…30V)
● 可编程模拟输出 (0/4…20mA)
● 两个可编程数字输出端 (DO1 和 DO2)
● 1 个数字输出错误信号
● 1 个可编程数字输入信号 (DI)
● 用 ASCII 协议控制外接显示器
● D 型接口和螺旋接线端便于连接
● IP65 (防止灰尘和水汽浸入)
● 4 个发光二极管用于显示状态信号
● 网站上提供完整的软件配置软件
● 可选：内部加热器，用于 零下 40 ℃ 以下的操作环境
● 二等激光 (<0.95mW)
● 多种配件使模组应用简单
技术参数：
|
产品型号 |
DLS-C 15 |
DLS-C 30 |
DLS-CH 15 |
DLS-CH 30 |
|
使用温度范围 |
-10 °C ... +50 °C |
-10 °C ... +50 °C |
-40 °C ... +50 °C |
-40 °C ... +50 °C |
|
典型精度 |
± 1.5 mm |
± 3 mm |
± 1.5 mm |
± 3 mm |
|
重复精度 |
± 0.4 mm |
± 0.5 mm |
± 0.4 mm |
± 0.5 mm |
|
分辨率 |
0.1 mm |
|||
|
反射板测程 自然测程 |
0.05 ... 150米 |
|||
|
测量时间 |
0.15s |
|||
|
供电电压 |
9 ... 30 V DC |
9 ... 30 V DC |
24 ... 30 V DC |
24 ... 30 V DC |
|
防护等级 |
IP 65 |
|||
|
激光 |
可见的红色激光 |
|||
|
尺寸 |
150 x 80 x 55 mm |
|||
|
重量 |
690 g |
690 g |
720 g |
720 g |
|
标准接口 |
1个串行接口RS232/RS422 |
|||
|
可选接口 |
Profibus |
|||
产品配件：
反射板
反射板有白色（用于短距离）和褐色（用于长距离）两面。预置于目标处，作为测量对象能返回很好的激光反射信号。尤其在长距离时，好的反射条件能减短测量时间。
望远镜瞄准器
望远镜瞄准器协助人们将DLS-A瞄准目标。4x的放大倍率与光学滤镜使得即使在明亮的光线下也能轻易地看到激光点。
RS232连接线
RS232连接线用于DLS-A传感器和计算机的连接。在连接传感器的一边，有一个符合IP65标准的15针的连接头，在计算机的一边，有一个9针的连接头可以直接连接到计算机的串口。具有单独为模块供电的电源线。
RS422连接线
此连接线用于RS422界面的连接。在连接传感器的一边，有一个符合IP65标准的15针的连接头，在另一边则可以连接到任何的设备。
