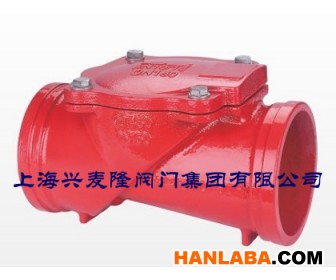

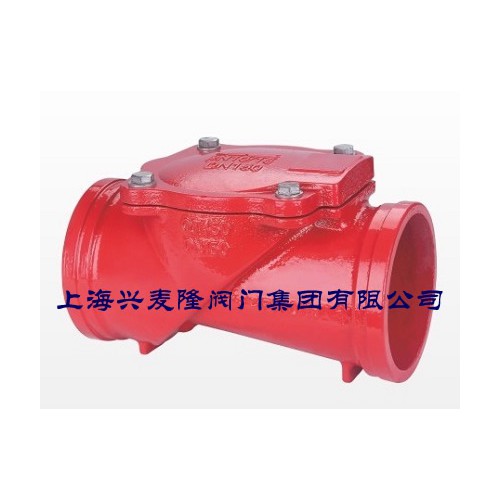

CV84X沟槽式橡胶瓣止回阀
产品概述：
CV84X沟槽式橡胶瓣止回阀主要由阀体，阀盖，及阀瓣三种主要零件组成。其中橡胶瓣由钢板作承压件及强化尼龙布做衬底，外层采用热硫化整体包胶技术组成，阀座采用陶瓷喷涂工艺使阀门的寿命更长。该阀采用全流面积式设计，具有水头损失小，不易堆积杂物，同时该阀具有安装简易、省材省空间特点，故广泛适用于市政、民建、工业等排水和消防系统。
该阀由于行程小，行程角35℃即可「过滤-达到」全关闭。关闭速度快，可安装于水泵出口处以减小水锤对水泵的损害。另外该阀还可安装蓄水池进出水管的旁通管上，以辅助池水倒流至给水系统中。
主要外形连接尺寸
|
口径DN |
L |
D1 |
D2 |
A |
B |
H1 |
H2 |
沟槽型号 |
|
50 |
203 |
57 |
53.9 |
16 |
8 |
60 |
80 |
X |
|
60.3 |
57.2 |
Y |
||||||
|
65 |
216 |
73 |
69.1 |
65 |
75 |
X |
||
|
76.1 |
72.3 |
Y |
||||||
|
80 |
241 |
88.9 |
85 |
75 |
90 |
X |
||
|
100 |
292 |
108 |
103.7 |
9.5 |
100 |
108 |
X |
|
|
114.3 |
110.1 |
Y |
||||||
|
150 |
381 |
159 |
154.5 |
135 |
145 |
X |
||
|
165.1 |
160.8 |
Y |
||||||
|
168.3 |
164 |
Z |
||||||
|
200 |
495 |
219.1 |
214.4 |
19 |
11.1 |
170 |
185 |
X |
