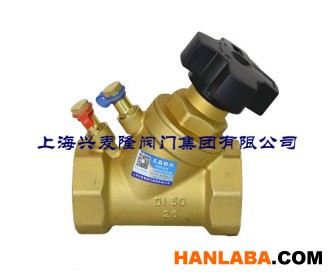

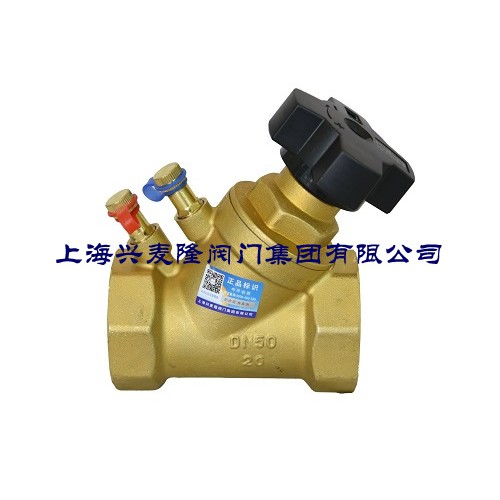

黄铜静态平衡阀
功能及应用
BSSVP静态平衡阀适用于空调、采暖及工艺水系统，对系统进行静态水力平衡，并且可以通过静态平衡阀的测量功能对系统进行故障诊断。
工作原理
BSSVP静态平衡阀安装在水系统的不同位置，通过手动设定阀门不同开度，改变管网阻力分布，调节循环水系统支路或末端之间的静态水力平衡，保证不同支路或末端「过滤-达到」设计流量。
产品特点
1. 流量控制：
2. 数字手轮开度指示：
3. 开度锁定简单：
4. 具有关断功能，通过手轮进行关断：
5. 具有自密封压力测量口。
技术参数
|
公称通径 |
DN15-DN50 |
|
承压等级 |
PN16/PN25 |
|
工作温度 |
-10～120℃ |
|
工作介质 |
空调冷热水、乙二醇溶液 |
|
连接标准 |
G螺纹依据标准GB/T7 |
|
设计标准 |
GB/T28636-2012 |
零件材质
|
1 |
阀体 |
黄铜 |
|
2 |
阀芯 |
铜合金 |
|
3 |
阀座密封 |
PTFE |
|
4 |
阀盖 |
黄铜 |
|
5 |
阀杆 |
铜合金 |
|
6 |
锁定芯杆 |
铜合金 |
|
7 |
手轮 |
聚酰胺塑料 |
|
8 |
阀杆密封 |
EPDM O-型圈 |
|
9 |
测量嘴 |
黄铜 |
外形尺寸
|
口径 |
L（mm） |
H（mm） |
D |
|
DN15 |
80 |
114 |
G1/2 |
|
DN20 |
84 |
116 |
G3/4 |
|
DN25 |
98 |
119 |
G1 |
|
DN32 |
110 |
136 |
G1-1/4 |
|
DN40 |
120 |
138 |
G1/2 |
|
DN50 |
150 |
148 |
G2 |
阀门kv值
|
圈数 |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
|
0.5 |
0.86 |
0.90 |
1.51 |
1.92 |
2.49 |
3.58 |
|
1.0 |
1.50 |
1.55 |
2.28 |
3.44 |
4.43 |
6.28 |
|
1.5 |
2.08 |
2.14 |
3.02 |
5.42 |
7.08 |
9.36 |
|
2.0 |
2.27 |
2.66 |
3.67 |
7.28 |
9.41 |
12.29 |
|
2.5 |
2.64 |
3.43 |
4.47 |
9.28 |
12.30 |
15.89 |
|
3.0 |
2.92 |
3.96 |
5.72 |
12.20 |
16.36 |
21.59 |
|
3.5 |
3.31 |
4.53 |
7.04 |
15.11 |
19.90 |
28.00 |
|
4.0 |
3.61 |
4.96 |
7.87 |
17.25 |
23.98 |
33.61 |
|
4.5 |
3.88 |
5.71 |
8.89 |
19.45 |
27.51 |
38.78 |
