FG41X消防明杆弹性座封闸阀
产品概述
FG41X消防明杆弹性座封闸阀除具有弹性座封闸阀的优点之外，因其可以较直观指示阀门开度，故常应用于消防及工业系统。一般安装于距地面较高的位置。
技术参数
|
公称通径 |
DN50-60mm |
|
公称压力 |
1.0/1.6/2.5mpa |
|
工作温度 |
0-80℃ |
|
密封压力 |
2.0倍公称压力 |
|
阀体耐压 |
4.0倍公称压力 |
|
适用介质 |
水，油，气 |

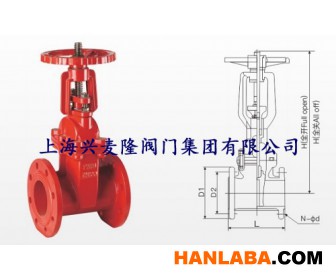

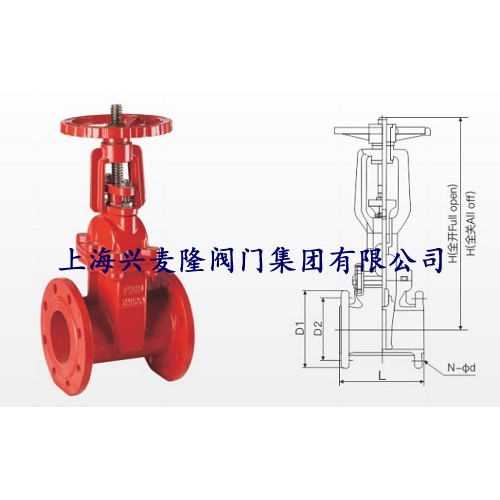

主要外形连接尺寸
|
公称通径 （mm） |
L |
1.0MPa |
1.6MPa |
H（全关） |
H（全开） |
||||
|
D1 |
D2 |
N-φd |
D1 |
D2 |
N-φd |
||||
|
50 |
178 |
165 |
125 |
4-19 |
165 |
125 |
4-19 |
322 |
374 |
|
65 |
190 |
185 |
145 |
4-19 |
185 |
145 |
4-19 |
332 |
398 |
|
80 |
203 |
200 |
160 |
8-19 |
200 |
160 |
8-19 |
350 |
429 |
|
100 |
229 |
220 |
180 |
8-19 |
220 |
180 |
8-19 |
420 |
524 |
|
125 |
254 |
250 |
210 |
8-19 |
250 |
210 |
8-19 |
581 |
721 |
|
150 |
267 |
285 |
240 |
8-23 |
285 |
240 |
8-23 |
581 |
736 |
