5000KN反力框架

5000KN反力框架 反力架 千斤顶校验器 千斤顶校验装置 大型反力框架 千斤顶检定装置 500吨-1000吨反力框架 千斤顶校检器

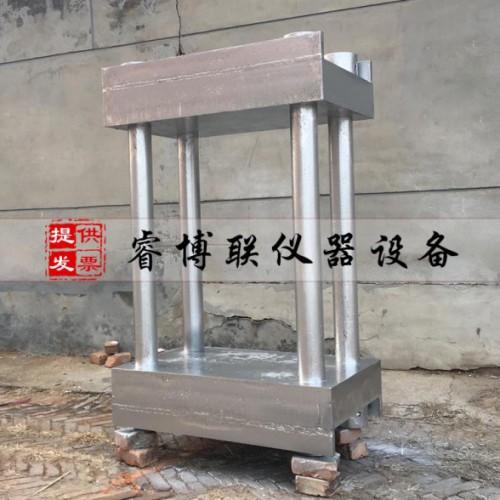

一、反力框架简介：

反力框架又称千斤顶校验器，用于高压试件成型，试件抗压强度测量，（加载系统）千斤顶力值校验及测量系统等。100吨、200吨、300吨、400吨、500吨、600吨、700吨、800吨、900吨、1000吨。

二、反力框架详细介绍：

根据铁道部TB/T-3043-2005标准规定，桥梁予应力张拉器材应每月校验一次，由于千斤顶及油泵送计量部门检测搬运沉重，计量烦琐，计量费用高等缺点,协助研制出千斤顶载荷测试系统，该系统具有操作简单，检测迅速方便同时也给施工单位降低检测费用等优点。配备其他组件也可用于高压高强度试件的成型，以及高强度的试件抗压强度试验。

三、反力框架使用说明：

使用前应先检查反力架连接螺母是否有松动现象，将被测千斤顶放入反力架测试中心区，连接好与油泵之间的油管，将力值传感器放入千斤顶与反力架上压板试验区中间，连接好与力值显示器之间的数据连接线，接通电源后预热5分钟，启动油泵，按GJJ-621-2005（液压千斤顶检定规程）依次加载并读取力值显示器数据。

四、反力框架技术参数：

1、反力架承载能力：5000KN

2、反力架试验空间：850mm

3、反力架净重：1850Kg

4、测力系统z大试验力：5000KN

5、示值精度：±0.03%FS、±0.05%FS（线性＋滞后＋重复性）

6、允许过负荷：150%FS

7、允许温度范围：-30～70℃/85℃

8、输出灵敏度：2±0.5mv
