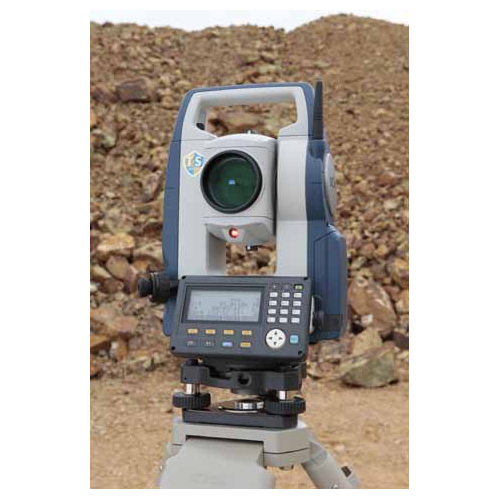

索佳CX全天候工程型全站仪
■ 卓越的 RED-tech 测距技术
■ 远距离无线数据通讯
■ 「过滤」的高精度测角系统
■ 36 小时单电池「过滤」长作业时间
■ 友好的可视化用户界面和坚固的机体设计
■ IP66 高等级防尘防水
■ 卓越的 RED-tech 测距技术
● 可对任何物体实施 0.9 秒快速测距
● 超细光斑即使在小入射角情况下仍能获得高精度测距结果
● 30cm 至 500m 宽量程免棱镜距离测量
● 共轴明亮的指示激光帮助快速完成目标照准
● 确保反射片测距精度
超细测距激光束不仅可以测定墙面、墙角和路面窨井的点位，还能方便地穿越网状栅栏、树林等障碍物实施测量
■ 远距离无线数据通讯
● Class 1* 远距离蓝牙通信
● Class 1* 蓝牙确保了通讯距离超长和通讯连接稳定
● 全站仪和镜站数据采集器（两者都配有蓝牙）的直接蓝牙连接加快
了测量速度，使得测站只需要瞄准目标即可
* 在某些地方可作为可选配置
■ 「过滤」的高精度测角系统
● 采用的「过滤」编码测角技术和配备的双轴补偿器，确保了任何作业条件下的测量精度和可靠性，即使在复杂的地形环境下作业也能获得高稳定性的测量结果
● 独特的制动和微动螺旋为稳定的
角度测量提供了保障
● CX-101 和 CX-102 采用了革命
性 IACS（角度自校准系统）技术，极大地「过滤」了角度测量结果的可靠性
■ 36 小时超长作业时间
在完全充电的情况下，一块电池可以持续工作 36 小时，保证一个星期的测量作业，不再需要额外的电池
■ 坚固的机体、友好的可视化界面和高等级防护设计
● IP66 高等级防尘防水
● 标准型工作温度范围为：-20℃ ~+50℃
低温型仪器工作温度：-30℃ *
高温型仪器工作温度：+60℃ *
* 高、低温机型仪器按订单生产
● 便于数据交流的 USB-A 型接口，关闭护盖后仍能确保 IP66 防护等级
● “星”键功能可方便快速设置仪器常用参数和启动测量程序
● 触手可及的触发键可使测量员在目光不离开目镜的情况下完成一系列的测量操作
● 背光式操作面板为测量员提供了的视觉效果和可操作性
* 操作按键的位置可能会因地区和型号发生改变
● 红绿光导向器能极大地「过滤」放样测量的工作效率，工作距离可达150m
● 在任何光线条件下，5 级亮度可调的内置激光对中器均能快速完成仪器的对中 *
* 部分地区为可选配置
技术参数：
|
型号 |
CX-101 |
CX-102 |
CX-103 |
CX-105 |
|||
|
望远镜 |
|||||||
|
放大倍率 / 分辨率 |
30X/2.5" |
||||||
|
其它 |
镜筒长度：171mm，物镜孔径：45mm（EDM:48mm），成像：正像 |
||||||
|
视场角：1˚30′（26m/1,000m）, 「过滤」短焦距：1.3m，背光亮度：5 级 |
|||||||
|
测角部 |
|||||||
|
「过滤」小显示 |
0.5"/1" |
1"/5" |
|||||
|
测角精度 (ISO17123-3:2001) |
1" |
|
2" |
3" |
|
5" |
|
|
IACS（角度自校准系统） |
内置 |
无 |
|||||
|
双轴补偿器 / 视准差改正 |
液体双轴倾斜传感器，补偿范围 ±6′ / 视准差改正 |
||||||
|
测距部 |
|||||||
|
激光输出等级 *1 |
免棱镜：3R 级，棱镜 / 反射片 1 级 |
||||||
|
测距范围 |
免棱镜 *3 |
0.3 ～ 500m |
|||||
|
反射片 *4*5 |
RS90N-K:1.3 ～ 500m |
||||||
|
|
RS50N-K:1.3 ～ 300m |
||||||
|
|
RS10N-K:1.3 ～ 100m |
||||||
|
微型棱镜 |
COP1 ：1.3~2,500m，OR1PA ：1.3 ～ 500m |
||||||
|
单棱镜 |
1.3 ～ 4,000m/1.3 ～ 5,000m（良好气象条件下 *6 ） |
||||||
|
「过滤」小显示 |
精测 / 速测：0.001m |
||||||
|
测距精度 *2 |
免棱镜 *3 |
（3+2ppm×D）mm*7 |
|||||
|
(ISO17123-4:2001) |
反射片 *4 |
（3+2ppm×D）mm |
|||||
|
棱镜 |
（2+2ppm×D）mm |
||||||
|
测量时间 *8 |
精测 :0.9 秒，速测 :0.7，跟踪 :0.3 秒 |
||||||
|
接口与数据管理 |
|||||||
|
显示器 / 键盘 |
可调对比度、带背光 192×80 点阵液晶图形显示器 / 带背光 25 键（字母数字键盘） |
||||||
|
操作面板 *9 |
双面 |
||||||
|
触发键 |
仪器右侧，一键触发 |
||||||
|
数据存储 |
内存 |
约 10,000 点 |
|||||
|
外部存储器 |
USB 闪存 ( 8GB) |
||||||
|
接口 |
RS-232C 串口，USB2.0（A 型，用于外接 U 盘） |
||||||
|
蓝牙模块（选配）*10 |
1 级蓝牙，Ver.2.1 +EDR，传输距离：300m*11 |
||||||
|
其它 |
|||||||
|
激光指向 *12 |
同轴红色 EDM 激光束 |
||||||
|
导向光 *12 |
绿色激光二极管（524nm）和红色激光二极管（626nm） |
||||||
|
工作范围：1.3 ～ 150m |
|||||||
|
水准器 |
电子水准器 |
6′（内圆） |
|||||
|
圆水准器 |
10′ /2mm |
||||||
|
激光对中器（选配） |
2 级激光产品，红色激光二极管（635nm±10nm），对中精度：≦ 1.0mm/1.3m |
||||||
|
光学对中器 |
放大倍率：3X，「过滤」短焦距：0.3m（自基座起） |
||||||
|
防尘防水等级 |
IP66（ICE 60529:2001） |
||||||
|
工作温度 *13 |
-30 ～ +60℃ |
||||||
|
尺寸（含提柄） |
双面板：191mm（宽）×181mm（长）×348mm（高） |
||||||
|
重量（含提柄和电池） |
5.6kg |
||||||
|
电源系统 |
|||||||
|
电池 |
BDC70 机载电池 |
可充电锂电池 |
|||||
|
工作时间 |
BDC70 |
约 36 小时（角距同测间隔 1 次 /30 秒） |
|||||
|
BDC61（外接，选配） |
约 89 小时（角距同测间隔 1 次 /30 秒） |
||||||
