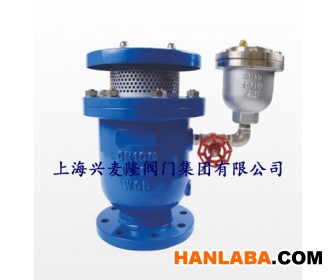

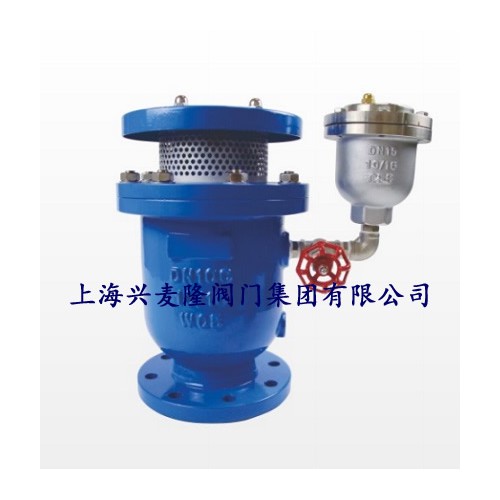

FGP4X复合式高速进排气阀
产品概述
FGP4X复合式高速进排气阀主要安装在泵出口处或配水管线中，用来排除集积在管中的空气，以「过滤」管线及水泵的使用效率，当管内一旦产生负压时，此阀迅速吸入外界空气，以防止管线因负压产生损坏。
产品特点
1． 流动动力学设计，能实现高速排气，且无气密封现象。
2． 具有微量排气功能。
3． 灵敏度高，能有效防止管道负压产生破坏。
4． 浮球为不锈钢材质，使用寿命长，承压能力高，安全可靠：
5． 食品级为环氧树脂涂装。
主要外形连接尺寸
|
型号 |
Size |
DN |
L |
d |
k |
D |
H |
nxL |
|
FGP4X-0050B |
2” |
50 |
157.5 |
99 |
125 |
165 |
420 |
4×19 |
|
FGP4X-0080B |
3” |
80 |
175 |
132 |
160 |
200 |
420 |
8×19 |
|
FGP4X-0100B |
4” |
100 |
185 |
156 |
180 |
220 |
505 |
8×19 |
|
FGP4X-0150B |
6” |
150 |
217.5 |
211 |
240 |
285 |
580 |
8×23 |
|
FGP4X-0200B |
8” |
200 |
245 |
266 |
295 |
340 |
740 |
8×23 |
