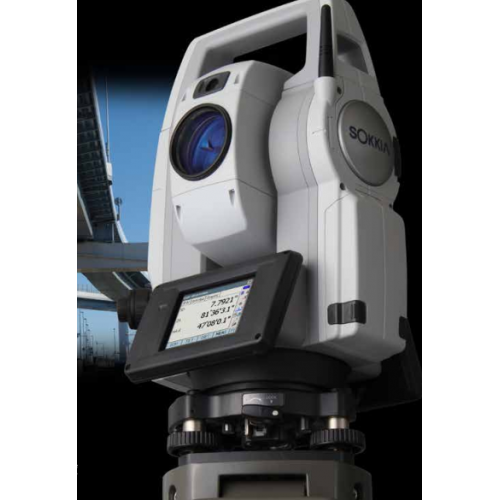

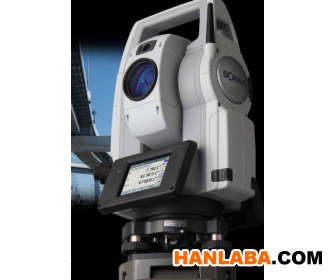

索佳NET1005 3D全站仪 0.5",0.5mm 超高测量精度
◆ 精密测量
NET1005所具有的超高测角和测距精度，在各类精密测量领域都有着广泛的应用。
◆ 工业测量
使用反射片测量时，NET1005可提供亚毫米级的测距精度，尤其适用于船舶、火车和飞机的生产制造及大型设备、桥梁等构件的精密测量和组装。
◆ 高精度角度测量
索佳独创的IACS技术（角度自校准系统）为客户提供0.5"等级的测角精度。
◆ 超高精度距离测量
● 反射片：精度 0.5mm+1ppm 测程 200m
● 标准棱镜：精度 0.8mm+1ppm 测程 3,500m
● 免棱镜：精度 1mm+1ppm 测程 100m
◆ IP65防尘防水
可在高尘土、瓢泼大雨及其他恶劣天气环境条件下保护仪器免受损坏， 工作温度范围为-20~+50℃。
技术参数：
|
型号 |
NET1005 |
|
|
望远镜 |
||
|
放大倍率 / 分辨率 |
30X / 2.5″ |
|
|
物镜孔径：45mm（EDM：50mm），成像：正像，视场角：1°30′（26m/1,000m），「过滤」短焦距：1.3m |
||
|
测角部 |
||
|
「过滤」小显示（可选） |
0.1″/0.5″ |
|
|
精度（ISO17123-3:2001） |
0.5″ |
|
|
双轴补偿器 |
液体双轴倾斜传感器，补偿范围：±6′ |
|
|
视准差改正（可选） |
开 / 关 |
|
|
IACS(角度自校准系统) |
内置 |
|
|
测距部 |
||
|
激光输出*1 |
反射片 / 棱镜模式 |
1级 |
|
免棱镜模式 |
3R级 |
|
|
测程（一般气象条件*2） |
反射片（RS50N-R）*3 |
1.3～200m |
|
CP小型棱镜 |
1.3～800m |
|
|
单棱镜*4 |
1.3～3,500m |
|
|
免棱镜*5 |
0.5～100m |
|
|
「过滤」小显示（可选） |
0.00001m / 0.0001m |
|
|
精度（ISO17123-4:2001） |
反射片*3 |
（0.5+1ppm×D）mm |
|
（良好气象条件*6） |
棱镜*4 |
（0.8+1ppm×D）mm |
|
（D=距离，mm单位） |
免棱镜*5 |
（1+1ppm×D）mm |
|
测量时间（精测模式）*7 |
|
0.9秒(初次1.5秒) |
|
操作系统、接口与数据管理 |
||
|
操作系统 |
Windows CE 6.0 |
|
|
显示器 / 键盘 |
亮度自动控制、带LED背光、3.6英寸透射式TFT QVGA彩色液晶触摸显示器 / 27键带背光键盘 |
|
|
操作面板 |
双面（盘右时仅为触摸屏） |
|
|
触发键 |
机架右侧 |
|
|
数据存储 |
内存 |
500MB（含软件内存） |
|
插拔外存 |
U盘（可达8GB） |
|
|
日期与时间功能 |
内置 |
|
|
数据接口 |
|
RS-232C串口，USB2.0（A型 / miniB型） |
|
蓝牙模块*8 |
|
1级蓝牙，Ver.2.1+EDR，通讯距离达300m*9 |
|
其他 |
|
|
|
目标照明 |
|
LED（白光），闪亮 / 常亮，可选 |
|
激光照准指示 |
|
EDM共轴红色激光，开 / 关，可选 |
|
水准器 |
图形水准器 |
6′（内圆） |
|
圆水准器 |
10′ / 2mm |
|
|
管水准器 |
30" / 2mm |
|
|
光学对中器 |
放大倍率：3X，「过滤」短焦距：0.3m（自基座底部） |
|
|
防尘防水等级 |
IP65(IEC60529:2001) |
|
|
工作温度 |
-20～+50℃ |
|
|
尺寸(含提柄和电池) |
207(W)×190(D)×368(H)mm |
|
|
重量(含电池和基座) |
约5.6kg |
|
|
电源系统 |
||
|
机载电池 |
BDC70 |
可充电锂离子电池 |
|
20℃时工作时间*10 |
BDC70 |
约14小时 |
|
外部电池（选配） |
BDC60A：约16小时，BDC61A：约34小时 |
|
