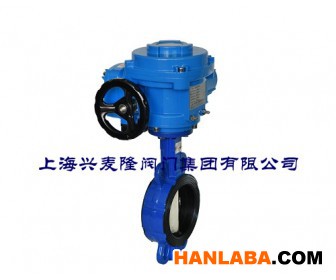

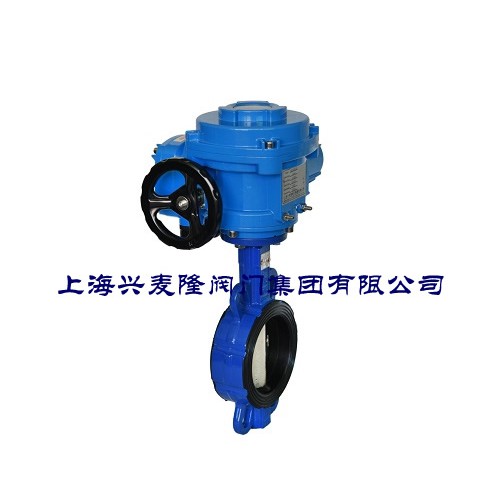

对夹式电动软密封蝶阀 法兰电动蝶阀
产品概述
EB3026电动蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在暖通、石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶，聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较「过滤」的蝶阀是三偏心金属硬密封蝶阀，阀体和阀「过滤违禁词-删除」构的力矩增大来补偿密封，「过滤」了蝶阀的密封性能及延长使用寿命的优点。
产品特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活、省力、方便。
技术参数
|
公称通径 |
DN(mm) |
50-1600 |
|
|
公称压力 |
PN(MPa) |
0.6 |
1.0 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
|
密封试验 |
0.6 |
1.1 |
|
|
气密封试验 |
0.6 |
0.6 |
|
|
连接方式 |
对夹式 |
DN |
32-800 |
|
法兰式 |
DN |
50-1600 |
|
|
焊接式 |
DN |
32-600 |
|
|
适用介质 |
空气、水、污水、蒸汽、煤气、油品等 |
||
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动 |
||
蝶阀密封材料选用和适用
|
材料品种 |
氯丁橡胶 |
丁腈橡胶 |
乙丙橡胶 |
聚四氯乙烯 |
硅橡胶 |
氟橡胶 |
|
代号 |
X或orJ |
XA或orJA |
XB或orJB |
XC、JC或orF |
XD或orJD |
XE或orJE |
|
耐温度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
|
耐温度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
|
适用工作温度 |
≤65℃ |
<80℃ |
≤120℃ |
≤200℃ |
≤200℃ |
≤180℃ |
主要零件材料
|
零件名称 |
材料 |
|
阀体 |
WCB、QT450、304、316 |
|
蝶板 |
WCB、QT450、HT200、HT250、304、316 |
|
阀轴 |
2Cr13、304、316 |
|
密封圈 |
丁腈耐油橡胶、EPFM |
|
填料 |
柔性石墨、O型圈 |
