矿用司控道岔，矿用司控道岔型号多
矿用司控道岔概述

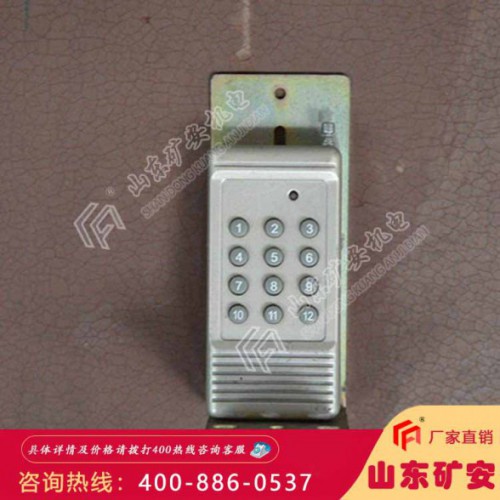

矿用司控道岔装置用控制器可用于煤矿井下大巷道岔的自动控制。由电机车司机用司控道岔装置用发送器控制道岔位置，道岔上方有司控道岔装置用显示器，显示道岔位置。kuangan002
矿用司控道岔使用环境
a) 环境温度：0℃~+40℃
b) 空气平均相对湿度：≤95%（+25℃）；
c) 大气压：80kPa~106kPa；
d) 具有甲烷、煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的煤矿井下。
矿用司控道岔工作原理及使用说明
当电机车进入司控道岔装置用发送器控制区时，司机发出信号，司控道岔装置用控制器收到信号指令后进行处理，并发出动作指示，电磁阀导通，气缸动作，从而推动道岔到需要的位置，位置传感器确定道岔到位后，显示器方显示道岔所处方位。一个发送器可控制10个道岔，根据显示器显示的数字编号，按发送器上的编号来操作该道岔。
矿用司控道岔技术参数
a) 额定电压：AC 127V 电流：200mA
b) 电压波动范围：75%~110% zui高开路电压：DC 12.5V zui大输出电流：916mA
c) 本安参数：Uo:DC 12.5V Io:916mA Co:1μF Lo:0.1mH
矿用司控道岔安装维修注意事项
1、安装使用前应认真阅读本说明书和原理图。
2、严禁带电维修操作；
3、该产品安装方便，可在井下大巷开一个方洞将司控道岔装置用控制器放在洞内，并牢固地固定好。显示器固定在道岔上方。
4、接线方便：用外径9~12mm四芯电缆连接即可。
5、安装前首先检查电缆的型号、规格是否相符。
