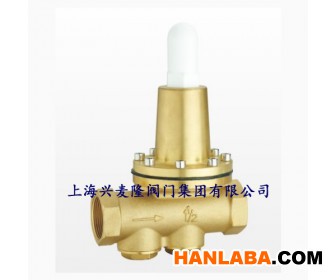

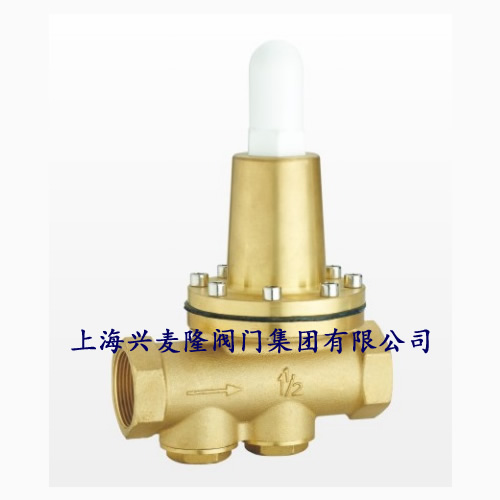

可调式减压阀（200P）
技术规范：
公称压力：PN1.6MPa
工作介质：水、气
工作温度：t≤80℃
***压力：1.6MPa
出口压力可调范围：0.15MPa-0.50MPa（出厂时设定压力为0.3MPa）
管螺纹标准：符合ISO228标准
主要外形尺寸
|
DN(mm) |
NPS(in) |
L |
H |
S |
|
15 |
1/2 |
101 |
117 |
28 |
|
20 |
3/4 |
116 |
117 |
36 |
|
25 |
1 |
117 |
205 |
42 |
|
32 |
1¼ |
163 |
205 |
50 |
|
40 |
1½ |
167 |
230 |
55 |
|
50 |
2 |
185 |
254 |
68 |
