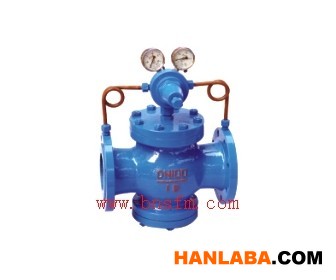

YK43X气体减压阀属于先导活塞式减压阀．由主阀和导阀两部门组成．主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调治弹簧等零件组成。通过调治调治弹簧压力设定出口压力，行使膜片传感出口压力转变，通过导阀启闭驱动活塞调治主阀节省部位过流面积的巨细，实现减压稳压功效。
博耐斯YK43X气体减压阀主要用于气体管路，如空气、氮气、氧气、氢气、液化气、自然气等气体。
024-25422911
YK43X气体减压阀 主要手艺参数
|
公称压力（MPa） |
1.6 |
2.5 |
|
壳体试验压力（MPa） |
2.4 |
3.75 |
|
密封试验压力（MPa） |
1.6 |
2.5 |
|
较高入口压力（MPa） |
1.6 |
2.5 |
|
出口压力局限（MPa） |
0.1-1.0 |
0.1-1.6 |
|
压力特征误差（MPa） |
GB12246-1989 |
|
|
流量特征误差（MPa） |
GB12246-1989 |
|
|
较小压差（MPa） |
0.15 |
0.15 |
|
渗漏量 |
X/F(聚四氟乙烷):0 Y(硬密封) GB12245-1989 |
|
YK43X气体减压阀 主要零件质料
|
零件名称 |
零件质料 |
|
阀体、阀盖、底盖 |
WCB/304 |
|
阀座、阀盘 |
2Cr13/304 |
|
缸套 |
304/25(镀硬铬) |
|
活塞 |
2Cr13/铜合金 |
|
活塞环 |
合金铸铁 |
|
导阀座、导阀杆 |
2Cr13/304 |
|
膜片 |
1Cr18Ni9Ti |
|
主阀、导阀弹簧 |
50CrVA |
|
调治弹簧 |
60Si2Mn |
|
密封垫(X/F型号) |
橡胶/聚四氟乙烷 |
|
导阀体、导阀盖 |
25/304 |
YK43X气体减压阀 流量系数Cv
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
YK43X气体减压阀 主要形状尺寸
|
公称通径 |
形状尺寸 |
毗邻尺寸 |
|||||||||||||
|
DN |
L |
H |
H1 |
1.6MPa |
2.5MPa |
4.0MPa |
6.4MPa |
||||||||
|
D |
D1 |
Z-d |
D |
D1 |
Z-d |
D |
D1 |
Z-d |
D |
D1 |
Z-d |
||||
|
15 |
140 |
285 |
85 |
95 |
65 |
4-12 |
95 |
65 |
4-14 |
95 |
65 |
4-14 |
105 |
75 |
4-14 |
|
20 |
160 |
285 |
85 |
105 |
75 |
4-12 |
105 |
75 |
4-14 |
105 |
75 |
4-14 |
125 |
90 |
4-18 |
|
25 |
180 |
290 |
100 |
115 |
85 |
4-12 |
115 |
85 |
4-14 |
115 |
85 |
4-14 |
135 |
100 |
4-18 |
|
32 |
200 |
290 |
105 |
140 |
100 |
4-18 |
135 |
100 |
4-18 |
135 |
100 |
4-18 |
150 |
110 |
4-23 |
|
40 |
220 |
310 |
110 |
150 |
110 |
4-18 |
145 |
110 |
4-18 |
145 |
110 |
4-18 |
165 |
125 |
4-23 |
|
50 |
250 |
310 |
110 |
165 |
125 |
4-18 |
160 |
125 |
4-18 |
160 |
125 |
4-18 |
175 |
135 |
4-23 |
|
65 |
280 |
310 |
115 |
185 |
145 |
4-18 |
180 |
145 |
8-18 |
180 |
145 |
8-18 |
200 |
160 |
8-23 |
|
80 |
310 |
340 |
155 |
200 |
160 |
8-18 |
195 |
160 |
8-18 |
195 |
160 |
8-18 |
210 |
170 |
8-23 |
|
100 |
350 |
340 |
155 |
220 |
180 |
8-18 |
235 |
190 |
8-23 |
230 |
190 |
8-23 |
250 |
200 |
8-25 |
|
125 |
400 |
375 |
190 |
250 |
210 |
8-18 |
270 |
220 |
8-25 |
270 |
220 |
8-25 |
295 |
240 |
8-30 |
|
150 |
450 |
375 |
200 |
285 |
240 |
8-23 |
300 |
250 |
8-25 |
300 |
250 |
8-25 |
340 |
280 |
8-34 |
|
200 |
550 |
475 |
225 |
340 |
295 |
12-23 |
360 |
310 |
12-25 |
375 |
320 |
12-30 |
405 |
345 |
12-34 |
|
250 |
650 |
535 |
290 |
405 |
355 |
12-25 |
425 |
370 |
12-30 |
445 |
385 |
12-34 |
470 |
400 |
12-41 |
|
300 |
800 |
595 |
320 |
460 |
410 |
12-25 |
485 |
430 |
16-30 |
510 |
450 |
16-34 |
530 |
460 |
16-41 |
|
350 |
900 |
650 |
355 |
520 |
460 |
16-25 |
550 |
490 |
16-34 |
570 |
510 |
16-34 |
595 |
525 |
16-41 |
|
400 |
1000 |
700 |
395 |
580 |
525 |
16-30 |
610 |
550 |
16-34 |
655 |
585 |
16-41 |
670 |
585 |
16-48 |
