ZD-G1200C 带外环金属缠绕垫片是由慈溪市中德密封材料有限公司提供,这是ZD-G1200C 带外环金属缠绕垫片的详细页面;喊喇叭网五金 频道为你提供本站ZD-G1200C 带外环金属缠绕垫片的内容及相关资讯信息。带外环金属缠绕垫片产品型号: ZD-G1200C带外环金属缠绕垫片在基本型金属缠绕垫片的外面加套一个金属外环用于法兰和垫片之间的对……
- 品牌:dongde
- 单价:面议
- 起订:1 片
- 供货总量:1000 片
- 发货期限:付款之日起3天内发货
- 所在地:浙江 宁波市
- 有效期:长期有效
- 最后更新:2023-06-05 09:14
- 咨询人数:892人

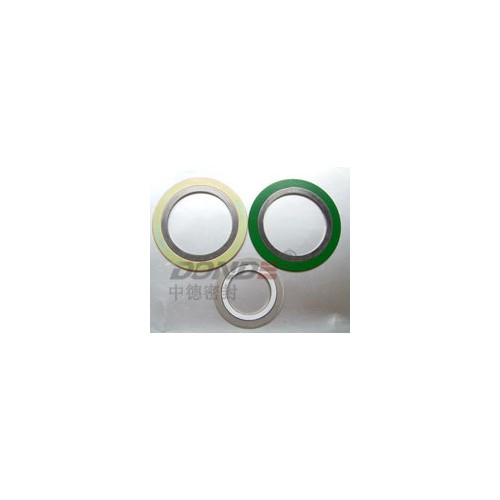

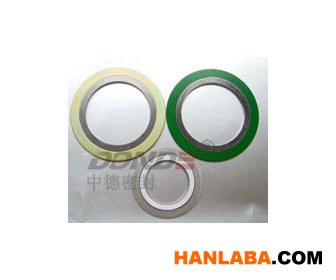

ZD-G1200C 带外环金属缠绕垫片。
带外环金属缠绕垫片 产品型号: ZD-G1200C |
| |
带外环金属缠绕垫片 在基本型金属缠绕垫片的外面加套一个金属外环用于法兰和垫片之间的对位和控制垫片压紧力,外环又叫对中环,外洋一样平时接纳镀锌或喷塑的碳钢质料或接纳管道或法兰相同质料 性能特点:由于外环的存在容易对中,因而拆装便捷,并行使外环来控制其压紧度,带外环缠绕垫片压缩性能,回弹性能优越,具有多道密封和一定的自紧功效,对于法兰压紧面的外面缺陷不太敏感,不粘结法兰密封外面,可部门消除压力.温度转变和机械振动的影响;能在高温.低温.高真空.打击振动等循环交变的种种苛刻条件下,保持其优良的密封性能。带外环金属缠绕垫片一样平时用于中低压的平面和凸面法兰中。 使用装备:石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰毗邻处密封 。 |
缠绕垫片结构形式及代号和使用法兰种别: |
基本型式 | 代号 | 适用的法兰密封面 | 厚度(mm) | V型基本体/环 | W型基本体/环 | 基本型 | A或R型 | 榫槽面、凹凸面、平面和凹槽面 | 3.2;4.5 | 4.8;5.5;7.5 | 带内环型 | B或RIR型 | 榫槽面、凹凸面、平面和凹槽面 | 3.2/2 4.5/3 | 4.8/3.0 5.5/4.0 7.5/5.0 | 带定位环型 | C或CG型 | 平面或凸面 | 带内环及定位环型 | D或CGI型 | 平面或凸面 | |
质料: 1. 带外环金属缠绕垫片金属带 A. 接纳厚度为0.15mm~0.25mm的, sus304,sus316L,sus321等冷轧钢带,或由供需双方协商 确定。 B. 金属带为预成型的V型或W型窄带,外面应滑腻.清洁,不应有粗拙不平.裂纹.划伤.凹坑及锈斑等缺陷 C.不锈钢的硬度值 HV≤200 2. 带外环金属缠绕垫片非金属带 A 非金属填充为特制的石棉带,柔性石墨带,聚四氟乙烯带,非石棉纤维带,及云母带等。带的厚度为 0.3-1.0mm。 B. 特制石棉烧失量必须≤25% C. 非金属带的氯离子含量≤100PPM D.各种介质及种种非金属带的推荐使用温度及压力 |
缠绕垫片种种非金属质料主要手艺参数: |
质料 | 标识代号 | 温度 ℃ | 事情压力 | 适用介质 | 压缩率% | 回弹率% | 应力松驰率% | 膨胀石墨 | F.G. | -220--550 | 250 BAR | 侵蚀性介质 | 18--30 | ≥17 | ≤18 | 特制石棉带 | ASB | -150--450 | 100 BAR | 般气密性 | 18--30 | ≥19 | ≤28 | 聚四氟乙烯 | PTFE | -200-- 200 | 100 BAR | 侵蚀性介质 | 18--30 | ≥15 | ≤13 | 无石棉质料 | NA | -100--350 | 100 BAR | 一样平时气密性 | 18--30 | ≥19 | ≤28 | 云 母 | MICA | -150--800 | 100 BAR | 特高温 | 18--30 | ≥19 | | 陶 瓷 | CER | -200--1090 | 100 BAR | 超高温 | 18--40 | ≥19 | | 下表用于对常用外环及缠绕金属的材质选择: 质料名称 | 缩写符号 | 硬度(HB) | 温度(°C) | 碳钢(Carbon steel) | CS | 120 | -40~+540 | SUS 304 | 304 | 130~180 | -195~+550 | SUS 316L | 316L | 130~180 | -100~+550 | SUS 321 | 321 | 130~190 | -195~+760 | HASTELLOR-B2 | HASTB | 215 | -185~+1090 | INCONEL-600 | INC600 | 150 | -100~+1090 | MONEL-400 | MON | 150 | -130~+820 | 钛 | TI | 215 | -195~+1090 | ※ 外环接纳碳钢作为外环时需要镀锌或喷塑作防锈处置 缠绕垫片基本体厚度公差: 项目 | 厚度(mm) | 公差(mm) | 垫片厚度 | 4.5, 3.2 | +0.2 -0.1 | 环厚度 | 3.0 | ±0.25 | 下表是缠绕垫片直径公差(即用于法兰的名义管道直径): | DIN (mm) | ANSI B16.5 BS1560 (mm) Mss sp-44 | API 605 | 公差 | 内环内径 垫片内径 | <=600 | <=24" | >=26" and <=34" | ±0.5 | >600 and <=800 | >24" and <=34" | >=36" and <=60" | ±0.9 | >800 and <=1600 | >34" and <=60" | | ±1.3 | >1600 | >60" | | ±1.6 | 垫片外径 | <=600 | <=24" | <=24" | ±0.9 | >600 and <=16000 | >24" and <=60" | >24" and <=60" | ±1.8 | 1600 | >60" | | ±2.2 | 外环外径 | | | >=1/2" and <=60" | ±0.9 | <=600 | <=24" | | 0-1.0 | >600 and <=1000 | >24" and <=34" | | 0-1.8 | >1000 and <=1600" | >34" and <=60 | | 0-2.2 | 常用金属石墨缠绕垫片主要性能参数: 缠绕垫片系数 | m=2.5-4 | 缠绕垫片使用压力 | ≤25MPa | 缠绕垫片使用温度 | -196℃-700℃(氧化性介质中不高于600℃) | 缠绕垫片小预紧比压 | y=68MPa | |
手艺尺度: 1. 金属缠绕垫片的外洋制造尺度有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等 手艺尺度: 1. 金属缠绕垫片的外洋制造尺度有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等 2 .海内尺度有HG20610-2009 钢制管法兰用缠绕式垫片 化工部欧洲系统 HG20631-2009 钢制管法兰用缠绕式垫片 化工部美洲系统 GB/T4622.2-97 缠绕式垫片 管法兰用垫片尺寸 国家尺度 JB/T4719-92 管壳式换热器用缠绕垫片 机械部尺度 JB/T90-94 管路法兰用缠绕式垫片 机械部尺度 |
