| 缠绕垫片内外环 产品型号： ZD-W1230/1240 |

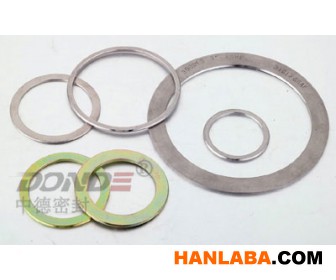

| 缠绕垫片内外环 缠绕垫片凭据尺度通常由基本体和金属内外环组成，其中缠绕垫片内环一样平时起增强作用以制止金属缠绕基本体的散圈，因此又称内增强环，由于缠绕垫片内环一样平时和管道内流体介质接触，一样平时材质会和基本体钢带质料相同或优于基本体材质。缠绕垫片外环一样平时起定位作用同样也起到一定的增强牢固作用，因此也叫做定位环，材质一样平时由如Q235等低碳钢经镀锌处置，较高要求的也会选用不锈钢如304等材质。对于缠绕垫片内外环的选用形式一样平时凭据法兰面的形式和压力确定。 由于缠绕垫片内外环海内外尺度繁多质料及规格更不可胜数，而且生产工艺对照庞大。需经由车，冲，盘，铣，拉槽，倒角，打字等多道工序。因此，海内有许多缠绕垫片生产企业都通过外购内外环的方式以简化生产法式。 我公司专业为金属缠绕垫片生产厂家配套供应缠绕垫片内外环，生产装备多，有400吨，165吨，63吨等多台大型冲压装备，6250,6140，CW62123（可车直径1500mm环)等多种型号大车床，4台盘环专用装备，可生产种种尺度和非尺度内外环，以及专用仪表，铣槽机，倒角机，抛光机等种种专用装备几十台。日生产能力上万片 我们一样平时尺寸14”可以下用冲床冲制（一样平时碳钢环），直径180mm以上也可以用盘环，密封面大于70mm的特殊规格用大车床车环。建议不锈钢内外环如SS304, SS316等一些较昂贵的质料接纳盘环价钱成本较低，打字按尺度或按要求。如客户有特殊要求可协商解决。 缠绕垫片内外环一样平时常备库存产品： ASME B 16.20 HG20631 HG20610 1/2” ~ 24” 150LB, 300LB, 600LB 其它尺寸或尺度请要求。 材 料；碳钢，镀锌或不镀锌； SS304, SS316L 以下特殊质料内外环可要求： 304L,321,316TI,309，347,410，双相钢（2205,31803），蒙乃尔MONEL（400）,铟科镍INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),钛(T2)等特殊不锈钢或合金质料内外环。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 缠绕垫片结构形式及代号和使用法兰种别： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
下表用于对常用内外环及缠绕金属的材质选择：
※ 外环接纳碳钢作为外环时需要镀锌或喷塑作防锈处置 ※凭据工况选用差别特殊质料为基体的缠绕垫温度，压力和内侵蚀性等随质料而差别。 ※接纳不锈钢304L,321,316TI,309，347,410，双相钢（2205,31803），蒙乃尔MONEL（400）,铟科镍INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),钛(T2)等缠绕钢带时，内环质料一样平时选用相即是或好于选用的缠绕钢带质料。 下表是缠绕垫片和内外环直径公差（即用于法兰的名义管道直径）：
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 手艺尺度: 1. 金属缠绕垫片的外洋制造尺度有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等 2 .海内尺度有 HG20610-2009 钢制管法兰用缠绕式垫片 化工部欧洲系统 HG20631-2009 钢制管法兰用缠绕式垫片 化工部美洲系统 GB/T4622.2-97 缠绕式垫片 管法兰用垫片尺寸 国家尺度 JB/T4719-92 管壳式换热器用缠绕垫片 机械部尺度 JB/T90-94 管路法兰用缠绕式垫片 机械部尺度 JB/T4705-2000 压力容器法兰用缠绕式垫片 机械部尺度 SH3407-96 管法兰用缠绕式垫片 更多尺度或要求请来电咨询 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
