ZD-G1201换热器缠绕垫片是由慈溪市中德密封材料有限公司提供,这是ZD-G1201换热器缠绕垫片的详细页面;喊喇叭网五金 频道为你提供本站ZD-G1201换热器缠绕垫片的内容及相关资讯信息。换热器缠绕垫片产品型号: ZD-G1201换热器金属缠绕垫片管壳式换热器缠绕垫片一样平时有管箱垫片,浮头垫片,管箱侧垫片外头盖垫……
- 品牌:dongde
- 单价:面议
- 起订:1 片
- 供货总量:1000 片
- 发货期限:付款之日起3天内发货
- 所在地:浙江 宁波市
- 有效期:长期有效
- 最后更新:2023-06-05 09:14
- 咨询人数:747人

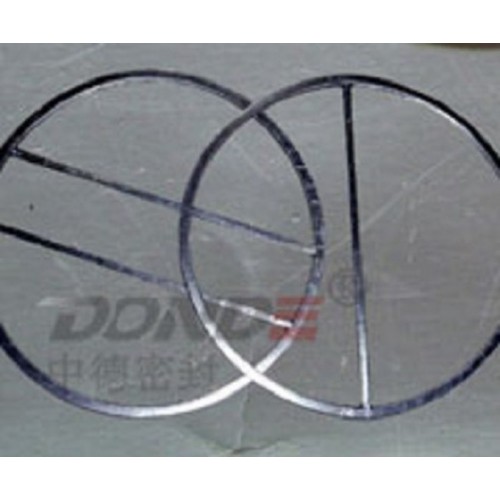

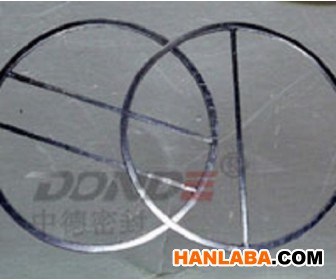

ZD-G1201换热器缠绕垫片。
换热器金属缠绕垫片 管壳式换热器缠绕垫片一样平时有管箱垫片,浮头垫片,管箱侧垫片外头盖垫片和头盖垫片等几种,凭据差别管程有差别的垫片形式,多管程的一样平时需要在内环上带差别形式的筋条,筋条通常接纳包覆筋或者是实芯筋两面贴石墨;.筋条被焊接在缠绕垫片的内环内侧生产工艺对照烦杂,有些内环密封面小于6mm的一样平时用直径3.2mm的不锈钢条作为内环使用,基本体生产同尺度缠绕垫相同。 性能特点: 1. 缠绕垫片的缠绕面和法兰面慎密连系.确保密封效果施展优越, 2. 在温度和压力交变的工况下.使用效果突出, 3. 缠绕垫片的内环对垫片的抗压性能提供保障, 4. 可以凭据差别的要求变换筋条的结构和形式.保证在差别工况下密封效果. 使用装备:管壳式换热器管箱垫片,浮头垫片,管箱侧垫片外头盖垫片和头盖垫片等 |
换热器用金属缠绕垫片位置图: | 1.管箱垫片:管箱法兰与管板或平盖毗邻处的密封垫片 2.浮头垫片:浮头式换热器的浮头法兰与浮头管板毗邻处的密封垫片 3.管箱侧垫片:浮头式换热器、U形管式换热器管板与壳体法兰毗邻处的密封垫片 4.外头盖垫片:浮头式换热器的外头盖侧法兰与外头盖法兰毗邻处的密封垫片 5.头盖垫片:牢固管板式换热器的头盖与管板毗邻处的密封垫片 | |
质料: 1. 换热器用金属缠绕垫片金属带 A. 接纳厚度为0.15mm~0.25mm的,304,316L,321等钢带,或由供需双方协商确定。 B. 金属带为预成型的V型或W型窄带,外面应滑腻.清洁,不应有粗拙不平.裂纹.划伤.凹坑及锈斑等缺陷 2. 换热器用金属缠绕垫片非金属带 A 非金属填充为特制的石棉带,柔性石墨带,聚四氟乙烯带,非石棉纤维带,及云母带等。带的厚度为 0.3-1.0mm。 B. 特制石棉烧失量必须≤25% C. 非金属带的氯离子含量≤100PPM D.各种介质及种种非金属带的推荐使用温度及压力 |
换热器缠绕垫片的结构形式: |
(a)1管程管箱垫片、管箱侧垫片外头盖垫片 2管程浮头垫片及头盖垫片 | (b)2管程管箱垫片 4管程浮头垫片及头盖垫片 | (c)4管程管箱垫片 | (c)4管程管箱垫片 | (d)6管程管箱垫片 | (e)6管程浮头垫片及头盖垫片 | 1.垫片主体 2.不锈钢圆钢 3.不锈钢钢条 4.柔性石墨 | |
换热器用金属缠绕垫片种种非金属质料主要手艺参数: |
质料 | 标识代号 | 温度 ℃ | 事情压力 | 适用介质 | 压缩率% | 回弹率% | 应力松驰率% | 膨胀石墨 | F.G. | -220--550 | 420 BAR | 侵蚀性介质 | 18--30 | ≥17 | ≤18 | 特制石棉带 | ASB | -150--450 | 150 BAR | 般气密性 | 18--30 | ≥19 | ≤28 | 聚四氟乙烯 | PTFE | -200-- 200 | 150 BAR | 侵蚀性介质 | 18--30 | ≥15 | ≤13 | 无石棉质料 | NA | -100--350 | 150 BAR | 一样平时气密性 | 18--30 | ≥19 | ≤28 | 云 母 | MICA | -150--800 | 150 BAR | 特高温 | 18--30 | ≥19 | | 陶 瓷 | CER | -200--1090 | 150 BAR | 超高温 | 18--40 | ≥19 | | 换热器缠绕垫片符号示例: 缠绕垫 ① ② ③- ④- ⑤- ⑥ ⑦ JB/T4719 ①垫片名称代号 ② 钢带牌号代号 ③填料代号 ④换热器公称直径DN,mm ⑤换热器公称压力PN,MP ⑥管程数 ⑦换热管规格代号 例1.DN800,PN2.5MPA,4管程,Φ25*2.5mm的换热管,钢带为304.填料为石棉的管箱垫片 缠绕垫 G11-800-2.5-4 JB/T4719 例2..DN1000,PN4.0MPA,6管程,Φ19*2mm的换热管,钢带为304.填料聚四氟乙烯的浮头垫片 缠绕垫 F42-1000-4.0-6A JB/T4719 例3..DN900,PN1.6MPA,6管程,Φ19*2mm的换热管,钢带为304.填料为石墨的外头盖垫片 缠绕垫 W13-900-1.6 JB/T4719 例2..DN1100,PN6.4MPA,4管程,Φ19*2mm的换热管,钢带为304.填料为柔性石墨的管箱垫片 缠绕垫 G63-1100-6.4-4 304 JB/T4719 常用金属石墨缠绕垫片主要性能参数: 缠绕垫片系数 | m=2.5-4 | 缠绕垫片使用压力 | ≤25MPa | 缠绕垫片使用温度 | -196℃-700℃(氧化性介质中不高于600℃) | 缠绕垫片小预紧比压 | y=68MPa | |
手艺尺度: 1. 金属缠绕垫片的外洋制造尺度有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等 2 .海内尺度有HG20610-2009 化工部欧洲系统 HG20631-2009化工部美洲系统 GB/T4622.2-97国家尺度 JB/T4719-92机械部尺度 JB/T90-94机械部尺度 |
