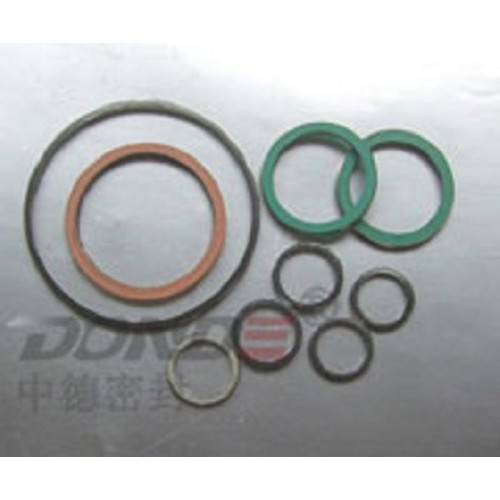

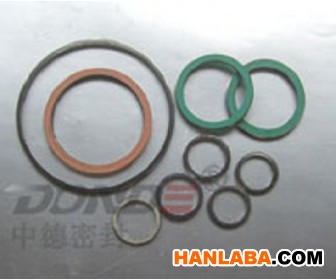

排气管用缠绕垫片
一样平时接纳马口铁，201，304等通俗不锈钢带（“V”形或“W”形)缠绕石墨，石棉或无石棉等非金属质料组成金属石墨缠绕垫片，石棉/无石棉缠绕垫片，规格较小一样平时都接纳基本体。
性能特点：不常用锈钢石墨缠绕垫系列产品具有耐高温、耐侵蚀、耐磨、弹性密封性好等特点，别适用于负荷不平均、接协力易松懈，温度与压力周期性转变、有打击或震惊的场所。
使用装备:适用于种种汽车、摩托车、农业机械、工程机械等种种灵活车的排气管接口处的密封也称属排气管接口垫的一种。
|
| 缠绕垫片结构形式及代号和使用法兰种别： |
| 基本型式 |
代号 |
适用的法兰密封面 |
厚度(mm) |
| V型基本体 |
W型基本体 |
| 基本型 |
A或R型 |
榫槽面、凹凸面、平面和凹槽面 |
3.2;4.5 |
4.8;5.0 |
|
质料:
1. 排气管用缠绕垫片金属带
A. 接纳厚度为0.15mm~0.25mm的, 马口铁,201,304等冷轧钢带，或由供需双方协商确定。
B. 金属带为预成型的V型或W型窄带，外面应滑腻.清洁，不应有粗拙不平.裂纹.划伤.凹坑及锈斑等缺陷
C.不锈钢的硬度值 HV≤200
2. 排气管用缠绕垫片非金属带
A 非金属填充为特制的石棉带，柔性石墨带，四氟带，非石棉带，及云母带等。带的厚度为 0.3-1.0mm。
B. 特制石棉烧失量必须≤25%
C. 非金属带的氯离子含量≤100PPM
D.各种介质及种种非金属带的推荐使用温度及压力
|
| 排气管缠绕垫片种种非金属质料主要手艺参数： |
| 质料 |
标识代号 |
温度 ℃ |
事情压力 |
适用介质 |
压缩率% |
回弹率% |
应力松驰率% |
| 膨胀石墨 |
F.G. |
-220--550 |
250 BAR |
侵蚀性介质 |
18--30 |
≥17 |
≤18 |
| 特制石棉带 |
ASB |
-150--450 |
100 BAR |
般气密性 |
18--30 |
≥19 |
≤28 |
| 聚四氟乙烯 |
PTFE |
-200-- 200 |
100 BAR |
侵蚀性介质 |
18--30 |
≥15 |
≤13 |
| 无石棉质料 |
NA |
-100--350 |
100 BAR |
一样平时气密性 |
18--30 |
≥19 |
≤28 |
| 云 母 |
MICA |
-150--800 |
100 BAR |
特高温 |
18--30 |
≥19 |
|
| 陶 瓷 |
CER |
-200--1090 |
100 BAR |
超高温 |
18--40 |
≥19 |
|
下表用于对常用内外环及缠绕金属的材质选择：
| 质料名称 |
缩写符号 |
硬度(HB) |
温度(°C) |
| 碳钢（Carbon steel) |
CS |
120 |
-40~+540 |
| SUS 304 |
304 |
130~180 |
-195~+550 |
| SUS 316L |
316L |
130~180 |
-100~+550 |
| SUS 321 |
321 |
130~190 |
-195~+760 |
| HASTELLOR-B2 |
HASTB |
215 |
-185~+1090 |
| INCONEL-600 |
INC600 |
150 |
-100~+1090 |
| MONEL-400 |
MON |
150 |
-130~+820 |
| 钛 |
TI |
215 |
-195~+1090 |
排气管用缠绕垫片缠绕垫片基本体厚度公差：
| 项目 |
厚度(mm) |
公差(mm) |
| 垫片厚度 |
4.5, 3.2 |
+0.2
-0.1 |
| 环厚度 |
3.0 |
±0.25 |
常用金属石墨缠绕垫片主要性能参数：
| 缠绕垫片系数 |
m=2.5-4 |
| 缠绕垫片使用压力 |
≤25MPa |
| 缠绕垫片使用温度 |
-196℃-700℃(氧化性介质中不高于600℃) |
| 缠绕垫片小预紧比压 |
y=68MPa |
|
手艺尺度:
1. 金属缠绕垫片的外洋制造尺度有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等
2 .海内尺度有HG20610-2009 钢制管法兰用缠绕式垫片 化工部欧洲系统
HG20631-2009 钢制管法兰用缠绕式垫片 化工部美洲系统
GB/T4622.2-97 缠绕式垫片 管法兰用垫片尺寸 国家尺度
JB/T4719-92 管壳式换热器用缠绕垫片 机械部尺度
JB/T90-94 管路法兰用缠绕式垫片 机械部尺度 |
