石墨复合垫片

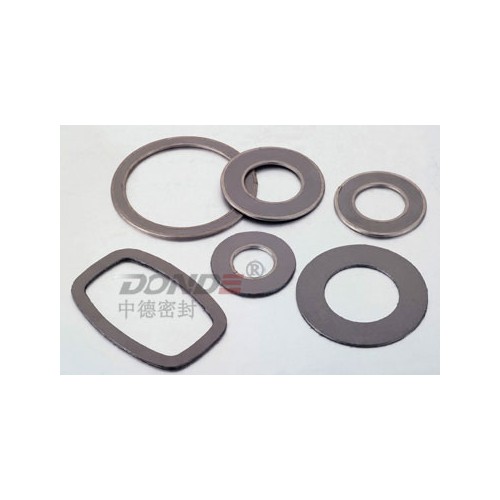

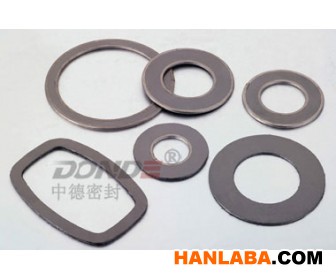

石墨复合垫片又叫增强石墨垫片或高强石墨垫片是由冲刺的金属齿板或金属网板与膨胀石墨粒子复合压制的一种垫片。它通常通过专业垫片切割装备从增强石墨板冲压或切割而成的。增强石墨垫片常用的内层增强质料有ss304,ss316或马口铁等,厚度0.05~0.2mm，形式有冲刺板增强复合垫片，网板增强复合垫片，平板增强复合垫片。石墨复合垫片可以制作成林林总总的圆型和种种形状庞大几何图形垫片，如水位计垫片，气缸垫片，排气管垫片，带筋条换热器垫片等应用异常普遍。
凭据需要高强石墨复合垫片可制成带不锈钢包边的石墨复合垫片几种形式如下：
1.基本型石墨复合垫片
2.包内边石墨复合垫片
3.包外边石墨复合垫片
4.内外包边石墨复合垫片
石墨复合垫片常用包边质料为304或316L不锈钢。
性能特点：它具有优越的防侵蚀性， 耐高/低温，耐辐射，优越的压缩回弹性和高强度性，所需的预紧力比金属垫片和金属缠绕垫片要小，对法兰面的要求不高，是一种对照经济适用的垫片。若是接纳包边形式可保持原有石墨复合垫片的各项优异性能，又便于安装、拆卸，不易损坏，同时也可防止介质和外界空气中氧气对垫片的侵蚀，提高了耐温顺耐压性能。
使用装备： 管道、阀门、泵、压力容器、热交流器、冷凝器、发电机、空气压缩机、排气管、制冷机等法兰毗邻处的密封部位可替换石棉橡胶垫片、铁包垫片。 石墨复合垫片加工尺寸无限制， 特殊规格或各种非尺度产品可按客户要求制订。 |
| 差别增强质料石墨复合垫片主要手艺参数： |
| 增添质料 |
耐压
（N/MM2） |
温度℃ |
压缩率（%） |
回弹率（%） |
| 无氧化状态下 |
氧化状态下 |
| ST碳钢冲刺板 |
≥4.8 |
-10-450 |
-10-550 |
30-35 |
15-20 |
| SS304,SS316冲刺板 |
≥4.8 |
-240-450 |
-200-600 |
30-35 |
15-30 |
| SS304,SS316平板 |
≥4.8 |
-240-450 |
-200-600 |
30-40 |
10-15 |
| Ss304,网板 |
≥4.8 |
-240-450 |
-200-600 |
40-50 |
15-20 |
| 增强质料 |
透气性 (cm3/min)
(厚度 1.5mm\) |
密封性
(厚度 1.5mm) |
密封常数 |
| N2 m1/hr |
Bumming oil A
m1/hr |
"M"
因数 |
"Y"
予紧比压 |
| ST碳钢冲刺板 |
<=0.8 |
30 |
<0.5 |
3.0 |
9000 |
| SS304,SS316冲刺板 |
<=0.8 |
60 |
<0.5 |
2.5 |
4000 |
| SS304,SS316平板 |
<=0.4 |
35 |
<0.5 |
2.0 |
900 |
| Ss304,网板 |
≥1.0 |
70 |
<0.5 |
3.0 |
5000 |
纷歧致级石墨层物理机械性能：
项目
|
密度公差 |
碳含量C≥% |
抗拉强度 |
硫含量 |
氯含量 |
应力松懈率 |
烧失量 |
| 工业Industrial |
±0.06g/cm |
98 |
4 Mpa |
<1000ppm |
<50ppm |
10% |
2.0≤% |
| 核能级Nuclear |
±0.05 g/cm |
99.5 |
5 Mpa |
<700ppm |
<35ppm |
10% |
0.5≤% |
石墨复合垫片主要使用性能参数：
| 垫片系数 |
m=2 |
| 垫片使用压力 |
≤10MPa |
| 垫片使用温度 |
-196℃-650℃ |
| 小预紧比压 |
y=30MPa |
※客户凭据差别使用工况条件选择差别的增强质料，有特殊质料的可要求。 |
|
石墨复合垫片手艺尺度:
可提供任何尺度和非尺度的尺寸，包罗ASME，DIN，JIS，GB及其它尺度。可提供圆型、方型等异型形状，并可凭据需要提供加筋条型和内外包边形金属波纹复合垫片。
海内相关尺度：
GB/T 19675.1-2005|管法兰用金属冲齿板柔性石墨复合垫片 尺寸
GB/T 19675.2-2005|管法兰用金属冲齿板柔性石墨复合垫片 手艺条件
JB/T 6628-1993|柔性石墨复合增强（板）垫
JB/T 6628-2008|柔性石墨复合增强（板）垫
HG 20608-1997|钢制管法兰用柔性石墨复合垫片(欧洲系统)
HG 20629-1997|钢制管法兰用柔性石墨复合垫片(美洲系统)
|
