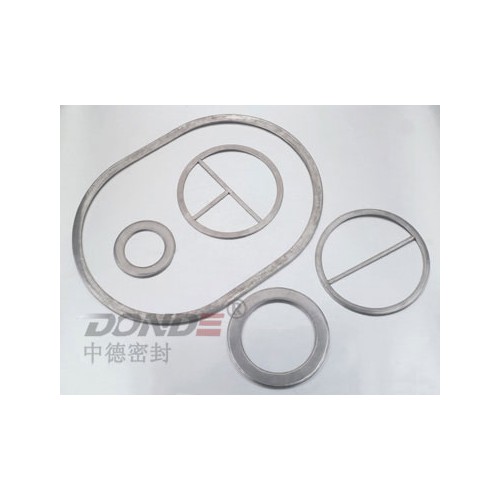

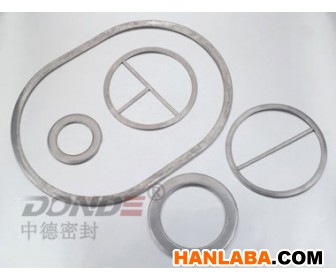

ZD-G2020金属包覆垫片是由慈溪市中德密封材料有限公司提供,这是ZD-G2020金属包覆垫片的详细页面;喊喇叭网五金 频道为你提供本站ZD-G2020金属包覆垫片的内容及相关资讯信息。金属包覆垫片产品型号: ZD-G2020金属包覆垫片金属包覆垫片是以非金属质料为芯材,外部用特定的冷作工艺包覆0.25-0.5mm的金属薄……
- 品牌:dongde
- 单价:面议
- 起订:1 片
- 供货总量:1000 片
- 发货期限:付款之日起3天内发货
- 所在地:浙江 宁波市
- 有效期:长期有效
- 最后更新:2023-06-27 08:40
- 咨询人数:642人
ZD-G2020金属包覆垫片。
金属包覆垫片 金属包覆垫片是以非金属质料为芯材,外部用特定的冷作工艺包覆0.25-0.5mm的金属薄板组成的一种复合型垫片,按垫片截面通常分为平面型包覆及波纹型包覆两种,是传统的一种密合垫片,金属薄板可凭据质料的的弹塑性,耐热性和耐侵蚀性选取,主要有黄铜、铝、软铁、不锈钢、蒙乃尔合金、钛等,非石棉芯材一样平时有石棉橡胶板、非石棉板、聚四氟乙烯板、石墨复合板、陶瓷纤维板等。凭据差别质料可以组合成304不锈钢包石棉包覆垫片,不锈钢包石墨包覆垫片等多种形式。 金属包覆垫片性能特点: 1.具有与包覆金属相同的耐侵蚀性能和相近的耐热性, 2.非金属柔性填充质料使垫片能在一样平时很低的压紧力下到达较好的密封效果。 3.能制成种种形式的异形垫片,例如椭圆形、方形带筋形或更庞大的形状以知足种种热交流器管箱和非圆形压力容器密封的需要。 4.与非金属软垫片相比,金属包覆垫片在经常拆卸的 条件下不易损坏、不沾、不侵蚀法兰密封面,而且具有较高的强度。 金属包覆垫片应用局限:适用于中崎岖温,中高压直径较大的压力容器(如换热器、反映器等),管线法兰的密封和种种介质的机泵、管阀、管道及各种装备的法兰密封。 |
金属包覆垫片结构形式及代号: |
|
平面型金属包覆垫片(F型) 波纹型金属包覆垫片(C型) |
金属包覆垫片安装示意图: |
金属包覆垫片种种非金属质料主要手艺参数: |
质料 | 标识代号 | 温度 ℃ | 事情压力 | 适用工况 | 压缩率% | 回弹率% | 应力松驰率% | 膨胀石墨 | F.G. | -220--550 | 250 BAR | 侵蚀性介质 | 18--30 | ≥17 | ≤18 | 聚四氟乙烯 | PTFE | -100-- 200 | 100 BAR | 侵蚀性介质 | 18--30 | ≥15 | ≤13 | 膨胀聚四氟乙烯 | EPTFE | -100--260 | 200 BAR | 侵蚀性介质 | 25--35 | ≥25 | ≤13 | 无石棉质料 | NA | -100--350 | 100 BAR | 一样平时气密性 | 18--30 | ≥19 | ≤28 | 云 母 | MICA | -150--800 | 100 BAR | 特高温 | 18--30 | ≥19 | | 陶瓷纤维 | CER | -200--1090 | 100 BAR | 超高温 | 18--40 | ≥19 | | 下表用于对常用金属包覆垫片金属密封层的材质选择: 质料名称 | 缩写符号 | 硬度(HB) | 温度(°C) | 铜 | Copper | 50~80 | -250~400 | 铝 | Aluminium | 20~30 | 250~300 | 碳钢(Carbon steel) | CS | 90-120 | -40~+540 | SS 304 | 304 | 130~180 | -195~+550 | SS 316L | 316L | 130~180 | -100~+550 | SS 321 | 321 | 130~190 | -195~+760 | HASTELLOR-B2 | HASTB | 215 | -185~+1090 | INCONEL-600 | INC600 | 150 | -100~+1090 | MONEL-400 | MON | 150 | -130~+820 | 钛 | TI | 215 | -195~+1090 | 金属包覆垫片的尺寸极限误差: 平面型金属包覆垫内外径极限误差 | 波纹型金属包覆垫内外径极限误差 | DN | d | D | DN | d | D | ≤500 | +1.0 0 | <=16 | 15-600 | +1.5 0 | +1.5 0 | 500<DN≤900 | +1.5 0 | >16-30 | | | | 金属包覆垫片主要性能参数: 垫片系数 | m=3.75 | 垫片使用压力 | ≤25MPa | 垫片使用温度 | -196℃-650℃ | 小预紧比压 | y=40.8-63.3MPa | |
金属包覆垫片手艺尺度: 可提供任何尺度和非尺度的尺寸,包罗ASME,DIN,JIS,及其它尺度。可提供圆型、方型等异型形状垫片,并可凭据需要提供加筋条型金属包覆垫片。 海内相关尺度: GB/T 15601-1995|管法兰用金属包覆垫片 lHG/T 20630-2009|钢制管法兰用金属包覆垫片(美洲系统 Class系列) HG/T 20609-2009|钢制管法兰用金属包覆垫片(欧洲系统 PN系列) JB/T4706-2000|压力容器法兰金属包垫片 JB/T8559-97|金属包垫片 |
