ZD-G2010金属波纹垫片是由慈溪市中德密封材料有限公司提供,这是ZD-G2010金属波纹垫片的详细页面;喊喇叭网五金 频道为你提供本站ZD-G2010金属波纹垫片的内容及相关资讯信息。金属波纹垫片产品型号: ZD-G2010金属波纹垫片金属波纹垫片一种实体金属垫片,又称波纹活压垫片,先用金属薄板压制成同心的波纹……
- 品牌:dongde
- 单价:面议
- 起订:1 片
- 供货总量:1000 片
- 发货期限:付款之日起3天内发货
- 所在地:浙江 宁波市
- 有效期:长期有效
- 最后更新:2023-06-27 08:40
- 咨询人数:845人

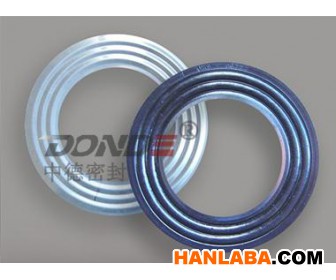

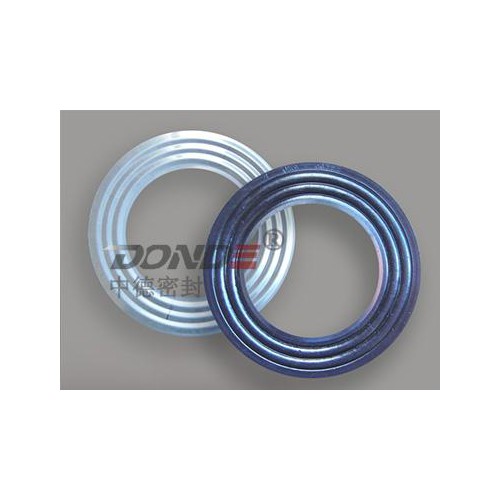

ZD-G2010金属波纹垫片。
金属波纹垫片 金属波纹垫片一种实体金属垫片,又称波纹活压垫片,先用金属薄板压制成同心的波纹形状,由波纹提供机械支持,其回弹性能凭据接纳的形式、金属厚度、波纹间距及波纹高度来决议,具有更好的压缩回弹性能,由于与金属波纹垫片它密封面的接触是多个同心圆的线接触,因此具有迷宫密封作用,凭据差别的介质和工况条件,可选择差别的金属质料。多数情形下波纹垫片可以用和其它非金属质料组合使用以到达更好的密封效果。可参考金属波纹复合垫片。若是不带笼罩密封层直接使用,也能到达优越的密封效果。 金属波纹垫片性能特点: 1.优良的压缩回弹性能,纵然在一样平时很低的压紧力下也能到达极好的密封性能尤其适合于高温、高压,工况条件交变的场所是传统金属缠绕垫片和金属包覆垫片的理想替换品。 2.金属波纹垫片对密封外面不损伤,容易拆卸。 3.使用局限普遍既可用于低温顺高温(-200°C~+700°C),也可用于低压和高压(真空~25Mpa)。由响应的金属骨架质料制造的金属波纹垫片可用于大多数侵蚀性流体的场所。 4.可与非金属质料组合使用以到达更好的使用效果。 金属波纹垫片应用局限: 险些可用于任何尺度工业的密封需求,从尺度的管道毗邻到阏门及大型容器密封(换热器、塔、罐、槽),在温度压力交变的情形下,金属波纹垫片能显示出超群的密封性能。 |
金属波纹垫片结构形式及代号和使用法兰种别: |
基本型式 | 代号 | 适用的法兰密封面 | 基本型 | ZD-G2010 | 榫槽面、凹凸面、平面和凹槽面 | 带外环 | ZD-G2011 | 平面或凸面 | |
下表用于对常用金属波纹垫片金属骨架的材质选择: 质料名称 | 缩写符号 | 硬度(HB) | 极限温度(°C) | 碳钢(Carbon steel) | CRS | 120 | -40~+540 | 304不锈钢 | 304 | 130~180 | -195~+760 | 304L不锈钢 | 304L | 130~180 | -195~+760 | 316L不锈钢 | 316L | 130~180 | -100~+760 | 317L不锈钢 | 317L | | -100~+760 | 321不锈钢 | 321 | 130~190 | -195~+760 | 347不锈钢 | 321 | | -185~+760 | 20CB-3(ALLOY 20) | A-20 | | -185~+1090 | HASTELLOY-B2 | HAST B | 215 | -185~+1090 | HASTELLOY-C276 | HAST C | | -185~+1090 | INCOLOY-800 | IN 800 | | -100~+870 | INCOLOY-825 | IN 825 | | -100~+870 | INCONEL-600 | INC 600 | 150 | -100~+1090 | INCONEL-625 | INC 625 | | -100~+1090 | INCONEL-X750 | INX | | -100~+1090 | MONEL-400 | MON | 150 | -130~+820 | NICKEL-200(镍) | NI | | -195~+760 | TITANIUM(钛) | TI | 215 | -195~+1090 | 金属波纹垫片的尺寸极限误差: 金属波纹垫片外径(mm) | 密封面宽度(mm) | 尺寸 | 极限误差 | 尺寸 | 极限误差 | 波峰间距 | <=260 | 0 -0.5 | <=16 | ±0.3 | 3mm | >260-600 | 0 -0.8 | >16-30 | ±0.5 | 3mm | >600-1200 | 0 -1.5 | >30 | ±0.8 | 4.5mm | >1200-2000 | 0 -2.0 | | | 6.5mm | >2000 | 0 -2.5 | | | 6.5mm | 金属波纹垫片主要性能参数: 垫片系数 | m=3.75 | 垫片使用压力 | ≤25MPa | 垫片使用温度 | -196℃-650℃ | 小预紧比压 | y=40.8MPa | |
金属波纹垫片手艺尺度: 可提供任何尺度和非尺度的尺寸,包罗ASME,DIN,JIS,GB及其它尺度。可提供圆型、方型等异型形状,并可凭据需要提供加筋条型和内外包边形金属波纹复合垫片。 |
