ZD-G1840金属透镜垫是由慈溪市中德密封材料有限公司提供,这是ZD-G1840金属透镜垫的详细页面;喊喇叭网五金 频道为你提供本站ZD-G1840金属透镜垫的内容及相关资讯信息。金属透镜垫产品型号: ZD-G1840金属透镜垫高压管道毗邻中,普遍使用透镜垫密封结构。透镜垫的密封面均为球面,与管道的锥形密封……
- 品牌:dongde
- 单价:面议
- 起订:1 片
- 供货总量:1000 片
- 发货期限:付款之日起3天内发货
- 所在地:浙江 宁波市
- 有效期:长期有效
- 最后更新:2023-06-28 09:13
- 咨询人数:622人

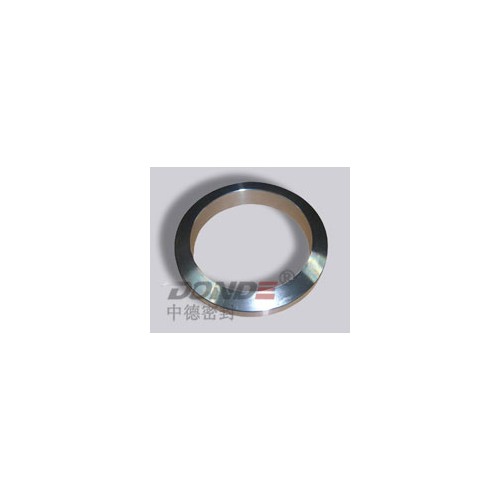

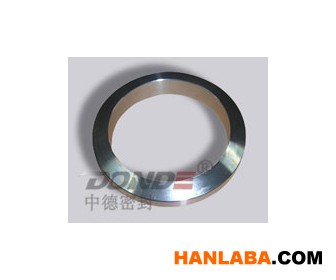

ZD-G1840金属透镜垫。
金属透镜垫 高压管道毗邻中,普遍使用透镜垫密封结构。透镜垫的密封面均为球面,与管道的锥形密封面相接触,初始状态为一环线。在预紧力作用下,透镜垫在接触处发生塑性变形,环线酿成环带,密封性能较好。由于接触面是由球面和斜面自然形成,垫片易对中。透镜垫片密封属于强制密封,密封面为球面与锥面相接触,易泛起压痕,零件的交换性较差。此外,垫片制造成本较高,加工也较难题。 金属透镜垫性能特点: 1、耐高温、耐高压,适用于高压法兰; 2、密封持久可靠; 3、顺应压力、温度有颠簸的工况条件; 金属透镜垫应用局限: 我国通用机械行业现行角式高压阀门端法兰,接纳透镜垫密封,其适用公称压力为16.0~32.0Mpa;公称通径为3~200mm;使用温度为-30~200℃,常用于高压含氢含酸介质的密封。 金属环垫早泉源于美国,在20世纪20年月早使用于锅炉领域,厥后用于人孔盖,高压釜其它窗口的密封,以后在石油生产和炼油工业中格外受到重视。随着蒸汽动力装置的温度和压力增添,金属环垫的用途就越来越普遍。 |
金属透镜垫的主要结构形式: |
|
金属透镜垫质料材质选择: |
质料 | 硬度 | 标示 | 温度℃ | Brinell HB | Rocknell HB | Min | Max | Soft Iron | 90 | 56 | P | -40 | 540 | Low C/S | 120 | 68 | S | -60 | 500 | SS410 | 170 | 86 | S410 | -40 | 850 | SS304 | 160 | 83 | S304 | -250 | 540 | SS316 | 160 | 83 | S316 | -200 | 815 | SS347 | 160 | 83 | S347 | -200 | 870 | 4-6%Cr,0.5% Mo, | 130 | 72 | F5 | -40 | 650 | Copper | 80 | -- | C | -100 | 315 | Aluminum | 35 | -- | A | -200 | 425 | Inconel 600 | 150 | 78 | Y | -100 | 1095 | Inconel 825 | 150 | 78 | W | -100 | 1095 | Monel 400 | 150 | 78 | M | -100 | 760 | Titanium | 215 | 77 | T | -200 | 540 | Nikel 200 | 110 | 58 | N | -200 | 760 | Hastelloy B2 | 230 | 121 | X1 | -100 | 1095 | Hastelloy C276 | 210 | 110 | X2 | -100 | 1095 | 金属透镜垫的尺寸极限误差: 尺寸名称 | 代 号 | 极限误差 | 环垫的节径 | P | ±0.18 | 环垫的宽度 | A | +0.20 0 | 环垫的高度 | H | +0.20 0 | 金属透镜垫的底面宽度 | C | +0.20 0 | 角度23° | | ±0.15° | 环垫的圆角半径 | R | ±0.4 | 金属透镜垫上所有23°角的平面,其外面粗拙度应不大于0.8μm | 金属透镜垫主要性能参数: 垫片系数 | m=5.50-6.50 | 垫片使用压力 | ≤32MPa | 垫片使用温度 | -196℃-1000℃ | 小预紧比压 | y=126.6-182.8MPa | |
金属透镜垫手艺尺度: 可提供任何尺度和非尺度的尺寸,包罗API 6A, ASME B16.20,DIN 2693-67,JPI-7S-23-72,DIN-2696-1999 及其它尺度。 海内相关尺度: JB/T 2777-1992|PN16.0~32.0MPa无孔透镜垫 JB/T 2776-2010|阀门零部件 高压透镜垫 JB90-1959 密封面透镜式的法兰用金属垫片 |
