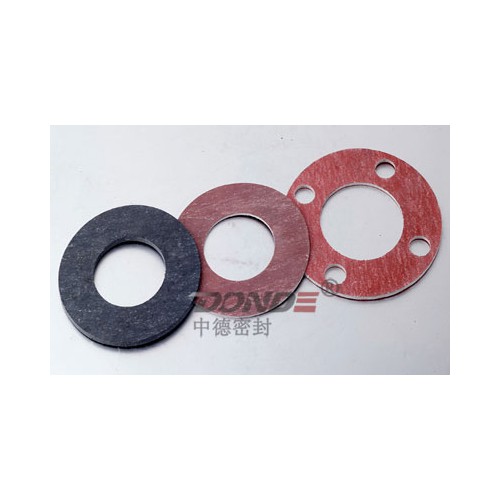

|
石棉垫片
又称石棉橡胶垫片以石棉纤维、丁苯，丁晴，自然，三元乙丙橡胶为主要质料再辅以橡胶配合剂和填充料，经由夹杂搅拌、热辊成型、硫化等工序制成。石棉棉垫片主要应用在中、低压法兰毗邻的密封中。
应用介质：适用于水、水蒸气、油类、溶剂、中等酸、碱的密封等
行业装备：产品普遍应用于发电、冶金、船舶、石油化工等工业应用中水、汽、油等介质的密封管道法兰、阀门、热交流器、压力容器、机械装备和发念头、压缩机、内燃机、机械、仪表、供暖等工业装备。
同时我公司可以凭据客户要求OEM生产外洋同类产品如日本华尔卡1500，蜻蜓等品牌。
石棉垫片的主要特点：
1.优越的耐温、耐压性能以及压缩回弹性
2.普遍的适用性、耐油性、耐介质性和气密性。
3.较高的机械强度质料易切割成型。
凭据使用的温度和压力差别可以分为低压石棉橡胶垫片，中压石棉橡胶垫片和高压石棉橡胶垫片。
石棉垫片的分类：
石棉橡胶垫片凭据其配方、工艺性能及用途的差别，可分为通俗石棉橡胶垫片和耐油石棉橡胶垫片。凭据物理性能品级划分可分为低压，中压和高压三种纷歧致级，还可以在以上质料基础上夹金属丝增强、涂石墨增添耐温，也可凭据客户的特殊需定做其它性能石棉质料及种种垫片。
石棉垫片质料规格：
辊压板宽×长（mm）： 1500×4000 1270*3810；1500*4500 可分切；厚 度（mm）：0.4～6.0
特殊规格可与客户商定
※ 所有产品厚度0.8mm以上均可夹钢丝网增强，可涂石墨和两面防粘处置，颜色可以凭据客户要求定制。
通俗石棉垫片质料各项物理性能指标：
手艺参数
|
ZD-G1400(XB200) |
ZD-G1420(XB300) |
ZD-G1430(XB500) |
| 密度 g/cm3 |
1.8± 0.2 |
1.8± 0.2 |
1.8± 0.2 |
| 老化系数≥ |
0.9 |
0.9 |
0.9 |
| 烧失量% |
≤30 |
≤30 |
≤28 |
| 压缩率 % |
7-17 |
7-17 |
7-17 |
| 回弹率 % |
≥35 |
≥40 |
≥45 |
| 横向拉伸强度 Mpa |
≥6 |
≥9 |
≥21 |
| 侵蚀性 |
无 |
无 |
无 |
| 蠕变松懈率 % |
≤50 |
≤50 |
≤50 |
| 常温柔软性 |
在直径为试样公称厚度12倍 的圆棒上弯曲180° ，试样不泛起裂纹等损坏征象 |
在直径为试样公称厚度12倍 的圆棒上弯曲180° ，试样不泛起裂纹等损坏征象 |
在直径为试样公称厚度12倍 的圆棒上弯曲180° ，试样不泛起裂纹等损坏征象 |
| 氮气泄露率 % |
≤25 |
≤15 |
≤15 |
| 使用温度 ℃ |
150 |
300 |
350 |
| 使用压力 Mpa |
1.5 |
3.0 |
3.5 |
| 蒸汽压力 Mpa |
1.5 |
3.0 |
3.5 |
| 使用介质 |
非油，非酸介质 |
| 注： |
厚度大于3mm的石棉橡胶垫片不做拉伸试验。 |
耐油石棉橡胶垫片质料各项物理性能指标：
手艺参数
|
ZD-G1460(NY150) |
ZD-G1470(NY300) |
ZD-G1480(NY400) |
| 密度 g/cm3 |
1.8± 0.2 |
1.8± 0.2 |
1.8± 0.2 |
| 横向拉伸强度 Mpa |
≥9 |
≥12.7 |
≥15 |
| 浸渍IRM903油后性能149 ℃,5h |
横向拉伸强度 Mpa |
≥5 |
≥9 |
≥12 |
| 增重率% |
≤30 |
≤30 |
≤30 |
| 外观转变 |
无 |
无 |
无 |
浸渍ASTM燃料油后性能21-30 ℃,5h
|
增厚率% |
0-20 |
≤30 |
≤28 |
| 浸油后柔软性 |
无 |
无 |
无 |
| 压缩率 % |
7-17 |
7-17 |
7-17 |
| 回弹率 % |
≥35 |
≥50 |
≥50 |
| 蠕变松懈率 % |
≤45 |
≤45 |
≤45 |
| 对金属的侵蚀性 |
无 |
无 |
无 |
| 油密性 |
介质压力 Mpa |
8 |
15 |
16 |
| 密封要求 |
保持30min，无渗漏 |
保持30min，无渗漏 |
保持30min，无渗漏 |
| 氮气泄露率 ML/h.mm |
300 |
300 |
300 |
| 使用温度 ℃ |
150 |
300 |
400 |
| 使用压力 Mpa |
1.5 |
3.0 |
4 |
| 使用介质 |
油l类介质 |
| 注： |
厚度大于3mm的石棉橡胶板不做拉伸试验。 |
※ 以上为常用石棉垫片物理性能指标，更多差别型号的质料物理性能参数请联系营销部 |
|

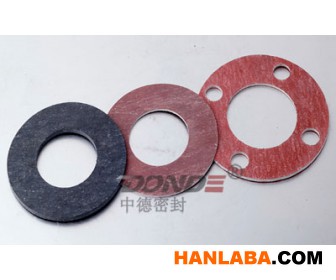

点击图片查看原图
