石墨波纹带

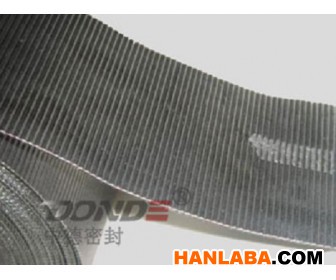

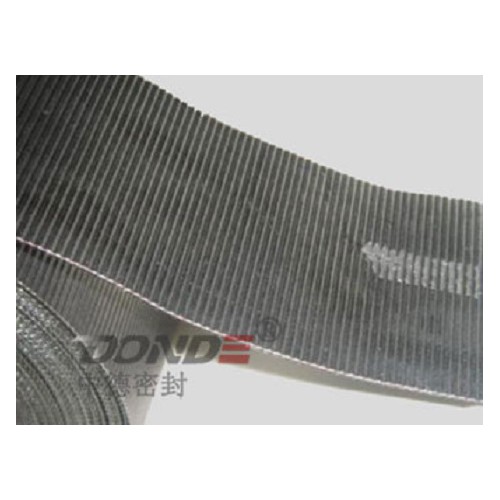

ZD-T3000膨胀石墨波纹带接纳高精度数控车床用特殊刀具把石墨卷材切割成带状，然后经由专用的花纹压辊滚压成波纹状。波纹的形状巨细可以凭据客户要求选定使用差别的模具，使用的石墨也可以选用差别的品级。为了使用利便一样平时接纳一面背胶的形式。与传统的石墨开条相比，精度更高，对石墨卷材造成损伤较小，切割部位滑腻无毛刺。
性能特点：
1.有优异的耐热性和耐寒性。
2.有优异的耐化学侵蚀性。
3.有优越的自润滑性。
4.回弹率高。
5.使用利便，成本较低。
适用介质：
热水、高温、高压、蒸汽、热交流介质、氨、氢、有机溶剂、碳氢化合物、低温液体等。
应用局限：
·石墨波纹带通常可作为金属齿形垫片或波形垫片外面粘贴质料
·现场抢修时的应急措施，在泵、阀、消息密封部位作填料使用
·直接把石墨带缠绕于泵、阀的轴上，作为填料使用
常用规格尺寸：常用规格厚度0.25-1mm,宽度5-100mm,长度:5000~20000mm,特殊规格或各种非尺度产品可按客户要求制订。 |
石墨波纹带主要性能参数：
项目(Item)
|
数值 |
| 碳含量（C concentration) |
99% |
| 硫含量（S concentration) |
<1000ppm |
| 氯含量（chlorine concentration） |
<45ppm |
| 抗拉强度（ tensile strength） |
4.5MPa |
| 压缩率（compressibility） |
>40% |
| 回弹率（recovery) |
>10% |
| 使用温度（Temperature) |
-200℃-600℃ |
| 压力 (Pressure) |
20MPa |
| 厚度公差(Terence of Thickness) |
-0.04mm~+0.04mm |
| 尺寸公差(Terence of Dimension) |
凭据垫片规格 |
| 密度公差(Terence of Density) |
-0.06~g/cm3+0.06gcm3 |
纷歧致级石墨层物理机械性能：
项目
|
密度公差 |
碳含量C≥% |
抗拉强度 |
硫含量 |
氯含量 |
应力松懈率 |
烧失量 |
| 工业Industrial |
±0.06g/cm3 |
98 |
4 Mpa |
<1000ppm |
<50ppm |
10% |
2.0≤% |
| 核能级Nuclear |
±0.05 g/cm3 |
99.5 |
5 Mpa |
<700ppm |
<25ppm |
10% |
0.5≤% |
|
|
手艺尺度:
可提供任何尺度和非尺度的尺寸，包罗ASME，DIN，JIS，及其它尺度。并可凭据需要提供种种膨胀石墨带，膨体四氟带状垫片，石墨编织带等带状垫片
石墨波纹带相关尺度状态：
B/T 7758.2-2005|柔性石墨板 手艺条件
JB/T 53392-1999|柔性石墨板 产品质量分等
JB/T 6613-2008|柔性石墨板、带、分类、代号及符号
JB/T 9141.4-1999|柔性石墨板材 压缩率、回弹率测试方式
JB/T 7758.4-2008|柔性石墨板 氯含量测定方式
JB/T 7758.3-2005|柔性石墨板硫含量测定方式
|
