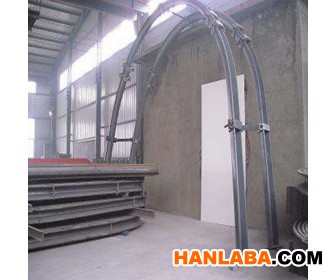

U型钢具有高初撑力、支护强度大、安装浅易、不易变形等优点因此常用于制造巷道可缩性金属支架作矿井巷道、矿井巷道二次支护、以及穿山隧道的支持支护等用途。U型钢可伸缩支架主要是由以下几部门组成的
1.顶梁。顶梁为圆弧拱形其数目视巷道断面巨细、支架受力、运输条件的差别有1节和多节之分。
2..柱腿。柱腿有3种形式一种是上部为圆弧形下部为直线段第二种是所有为曲线形且只有一个曲率半径第三种是所有为曲线形但有两个曲率半径。柱腿下面焊有底座底座的巨细视底板软硬而定
3.毗邻件。毗邻件是支架节与节间的卡紧装置可以起节间的毗邻作用还可以将毗邻的两节型钢讨论部门压紧提供预紧力使U型钢之间具有摩擦力从而保证拱形支架具有一定的事情阻力和一定的可缩量。
4.架间拉杆。架间拉杆的作用是增强支架整体相对稳固性将支架从纵向联接起来形成整体。
5.背衬质料。背衬质料是U型钢支架与围岩之间的填充质料目的是在于使U型钢支架与围岩接触慎密改善支架的受力状态提高其承载能力并保持围岩的稳固性
U型钢支架主要用途用于矿井巷道、矿井巷道二次支护、以及穿山隧道的支持支护...... 1. U25型U型钢支架
2. U29型U型钢支架
3.U36型U型钢支架.....
U型钢支架主要特点蒙受压力大支持时间久易安装不易变形。U型钢直墙半圆拱支架抬棚在采准巷道交岔点的应用, 并取得了显著的成效. 选用U型钢可缩性支架较好解决了掘进支护的难题。
U型钢支架较其他刚性支架具有可缩性和稳固可靠的承载能力顺应松软围岩的载荷和变形断面行使率高支架支回利便维修量小支架接纳复用率高削减坑木使用环保效益十分显著。
U型钢支架卡缆型号主要有U型钢支架单卡卡缆U型钢支架双卡卡缆双卡卡缆主要用于U型钢支架搭接部位的毗邻紧固U型钢支架单卡卡缆主要用于U型钢支架搭接部位的牢固加固。双卡卡缆接触面大 施工利便易于安装利便接纳。
