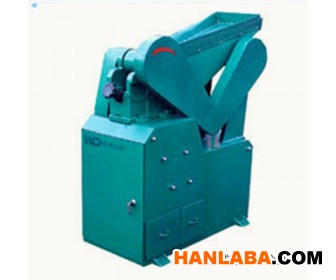

WQEPS1/8—100*60给料破碎缩分联合制样机

一、使用范围:WQEPS1/8—100*60给料破碎缩分联合制样机主要用于对原材料的中碎和细碎，如煤、煤矸石、焦炭、石灰石、硫铁矿、磷矿石等。其破碎方式为曲动挤压式，被破碎物料的块度应小于其选用机型号料口尺寸的10-30毫米，具体尺寸参考技术参数。被破碎物料的抗压强度不超过1500kg/cm²。如破碎物料有特殊要求可提前订货。本机按GB/T474-1996要求设计制作，设计合理，操作简便，在冶金、采矿、化验、煤炭、炼焦、科研等部门得到了广泛的应用,深受用户好评。

二、主要技术参数1、给料粒度：≤100mm

2、出料粒度：≤13—3mm可调

3、缩分比：1:8

4、生产率：500-1500kg/h

5、功率：3.0kw

6、电源：380v

7、重量：约700kg

8、外型尺寸：1450×720×1350mm

三、工作原理本机主要由机体、接料部分、缩分部分、破碎部分、振动给料部分等组成。工作时首先开机，待机器运转正常后把待破碎的料样放入振动给料斗的后端，振动筛均匀的把物料送入破碎机入料口，并可通过筛孔进行初次筛分小于筛孔的物料无需破碎可直接进入缩分部分，进入破碎机的物料通过破碎机破碎「过滤-达到」要求的粒度后和经过初次筛分的物料一同进入缩分部分进行缩分。根据用户的需要合理的选择缩分器，缩分后即进入接料部分，完成一个工作周期。机体采用优质钢板焊接而成。偏心轴由优质碳结构钢制成，两端装有轴承并紧固在机架上。动鄂和机架上有一对ZGmm13铸成的齿板，由皮带轮带动偏心装置、振动给料装置、缩分装置。使送料筛分、破碎、缩分一体完成，减轻劳动强度，增加了工作效率、「过滤」了工作的准确性，减少了人为误差，是化验、煤炭、炼焦、科研等行业的「过滤违禁词-」机器设备。调整装置主要用来调整排料口的大小。撑板系统不但能调整间隙，还能起到***作用，喂料超载时，或遇到铁器时，它首先折断，保护其他零件不被破坏
