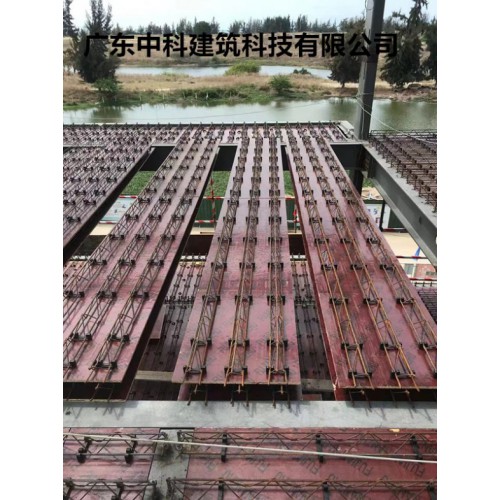

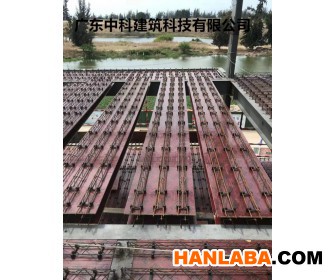

1、组合式钢筋桁架楼承板技术概述
2、组合式钢筋桁架楼承板是将楼板中的钢筋在工厂采用特定设备加工成钢筋桁架，并将钢筋桁架与镀锌钢板在工厂焊接成一体的组合模板。现阶段，在工程施工中应用较多的组合式钢筋桁架楼承板的结构上， 其上、下弦钢筋一般采用成盘供应的热轧带肋钢筋HRB400 或冷轧带肋钢筋 CRB550 级;腹杆采用成盘供应的冷轧 光圆钢筋:底模采用镀锌钢板，厚度常用为0.5mm，双面镀锌量不小于120q/m2 。其技术优势主要有以下几方面:
(1)结构灵活，适用范围广，工程造价低。组合式钢筋桁架楼承板能够设
计为双向板，而且可以调整桁架高度与钢筋直径，，因此桁架受力模式合理，选材经济，非常适用于跨度较大的楼板。
(2)施工作业灵活便捷。相比于钢筋混凝土楼板，组合式钢筋桁架楼承板施工更加便捷，现场钢筋绑扎量减少了 60%~70%，同时由于桁架受力模式合 理，可以提供更大的楼承板刚度，大大减少或无需施工用临时支撑安全。此外，组合式钢筋桁架楼承板在力学性能、 楼板抗裂性能、耐火性能上技术优势也非常明显。
(3)技术安全可靠。组合式钢筋桁架楼承板由于钢筋排列均匀，因此上下层钢筋间距及混凝土保护层厚度有可靠保证。而且楼板的双向刚度接近，有利于「过滤」建筑物抗震能力。
(4)可重复利用。组合式钢筋桁架楼承板由于桁架钢筋与底部模板(镀锌钢板)通过连接件将两者连成一整体，在主体结构成型日钢筋混凝士「过滤-达到」强度后，将底部模板拆除「过滤-达到」重复利用效果。
