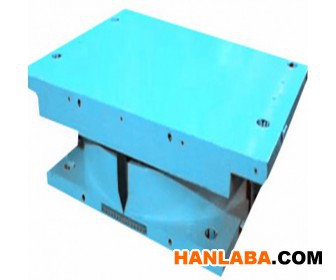

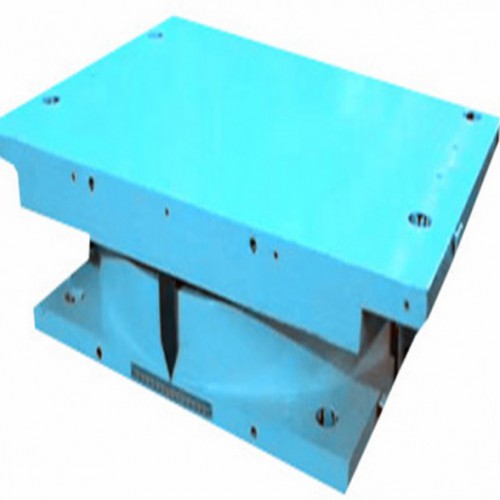

球型钢支座(GQZ)
一、
GQZ球型钢支座已经在钢结构工程和公路桥梁上广泛应用。GQZ球型钢支座传力可靠，转动灵活，承载力高，允许位移量大，能够满足支座大转角的需要。
二、GQZ球型钢支座结构：
GQZ球型钢支座是由上支座板、下支座板、球形板、聚四氟乙烯滑板（F4、球面四氟板）及橡胶挡圈组成的一种特殊盆式橡胶支座产品。它将盆式支座中的橡胶板改为球面四氟板因而得名,由于QZ球型支座中间钢板及底盆亦相应地改成球面，减小了摩擦系数。其位移由上支座板与平面四氟板之间的滑动来实现。在上支座板上设置导向槽或导向环来约束支座的单向或多向位移，可以制成球形单向活动支座，双向活动支座和固定支座。通过球形板和球面四氟板之间的滑动来满足支座转角的需要。
三、GQZ球型钢支座主要特点：
1、支座通过球面传力，不出现力的缩颈现象,作用在下部结构上的反力比较均匀。
2、支座通过PTFE滑板/MHP滑板的滑动实现支座的转动过程。转动力矩小，转动力矩只与支座球面半径及PTEE滑板/MHP滑板的摩擦系数有关,与支座转角大小无关,特别适用于大转角的要求，设计转角可达0.05rad以上。
3、使用寿命长。支座不使用橡胶承压，不存在橡胶老化对支座性能的影响，特别适用于使用环境比较恶劣的地区。
4、采用MHP高度耐磨滑板，使支座尺寸得到有效控制，可大大节省结构和支座本身的成本.
五、GQZ球型钢支座主要技术性能：
1.GQZ支座/PTFE滑板/竖向承载力从1000KN至20000KN，共分为16级，大于20000KN可根据客户需要设计加工，同时公司可以设计和生产使用MHP滑板的GQZ支座。
2.支座设计转角θ为0.01,0.02和0.05rad
3.GQZ支座/PTFE滑板/设计位移量
1000 一2500KN e＝士50 和士100mm ; 3000 一20000KN， e＝士50mm 、土1 00mm 和士1 50mm ; 设计位移量根据工程需要可进行变更。
4.PTFE滑板在有硅脂润滑条件下，应力为30Mpa时，摩擦系数取值如下：
常温（-25 ℃ ~＋60 ℃ ）< 0 .01
低温（-40 ℃ ~＋40 ℃ ）< 0.03
MHP滑板在有硅脂润滑条件下，应力为60Mpa时，摩擦系数取值如下：
常温（-25 ℃ ~＋60 ℃ ）< 0 .03
低温（-40 ℃ ~＋40 ℃ ）< 0.05
5.支座可承受的「过滤」力：
固定支座（GD）和单向滑动支座（DX）「过滤」承载力为支座反力的10 %，可根据工程需要进行变更。
因工程实际需要，我公司可免费为客户设计生产其他参数要求球型支座，请「过滤违禁词」来函提供支座承载力，「过滤」力，上拔力，位移量，转角等参数，以及节点尺寸图纸，我们将依据GB/T17955-2000 球型支座技术条件，GB50011-2001建筑抗震设计规范，GB 50017-2003钢结构设计规范以及CECS 235:2008铸钢节点应用技术规程等标准，为你提供合理，精简的设计方案，欢迎您的「过滤违禁词」咨询。
