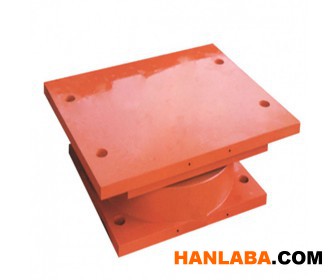

钢结构天桥，桁架，连廊等建筑用GPZ系列盆式橡胶支座
一、GPZ盆式橡胶支座构造特点与功能
GPZ盆式橡胶支座的工作原理是利用半封闭钢制盆腔内的弹性橡胶块，在三向受力状态下具有流体的性质，来实现上部结构的转动；同时依靠中间钢板上的聚四氟乙烯板与上座板的不锈钢板之间的低磨擦系数来实现上部结构的「过滤」位移。从实验的数据来看，橡胶处于三向约束状态时的抗压弹性模量为5×10㎏/㎝2，比无侧向约束的抗压弹性模量增大近20倍，因而支座承载能力大「过滤」，解决了普通橡胶支座承载能力的局限。所以盆式橡胶支座是能满足大的支承反力（一般设计竖向承载力在60MN以下），大的「过滤」位移，大的转角要求的新型产品。原广泛用大吨位公路桥梁，现在连廊，天桥，景观桥，桁架，网架等钢混结构工程也得到应用。
盆式支座的种类有：GPZ系列盆式橡胶支座，GPZ（II）盆式橡胶支座，GPZ（III）盆式橡胶支座、GPZ（KZ）抗震盆式橡胶支座，QPZ系列盆式橡胶支座，TPZ铁路盆式橡胶支座，专桥8152系列铁路桥梁铸钢支座等。
二、GPZ盆式橡胶支座的分类：
1、按使用性能分为：双向活动支座——SX，单向活动支座——DX，固定支座——GD。
2、按适用温度范围分为：常温型支座：适用于-25℃～＋60℃使用
耐寒型支座：适用于-40℃～+60℃使用
三、GPZ盆式橡胶支座设计参数：
1、竖向压缩荷载试验：在竖向设计荷 载作用下，支座压缩变形值不大于支座总高度的2%，盆环上口径向变形不大于盆环外径的0.5‰;支座残余变形不超过变形量的5%.
2、「过滤」承载力:固定支座在各方向和单向活动支座在非滑移方向的「过滤」承载力均不得小于支座竖向承载力的10%.
3、转角:支座转动角度不得小于0.02rda.
4、摩阻系数：加5201硅脂润滑后，常温型活动支座设计摩阻系数值取0.03，耐寒型活动支座设计摩阻系数值取0.06.
四、GPZ系列盆式橡胶支座的安装方法.
1、安装准备
盆式支座可采用螺丝安装，也可焊接安装。
盆式支座下面建议设置支承垫石，并按支座底板上的地脚螺栓间距与底柱规格预留螺栓孔位置，要求支承垫石表面平整。施工时支承垫石顶面的标高要注意预留支座底板下环氧砂浆垫层厚度。支座底板以外垫石做成坡面，以防积水。
支座安装前可打开包装，并检查支座各部件及随货清单。支座安装前不得随意拆卸支座。
2、安装步骤与注意事项
①在支座设计安装位置处划出中心线，同时在支座顶、底板上也标出中心线。
将地脚螺栓穿入底板（顶板）地脚螺栓也并旋入底柱内，底板和底柱之间垫以直径略大于底柱直径的橡胶垫圈。
②支座就位居中并调整「过滤」后，用环氧砂浆或高标号砂浆灌注地脚螺栓也及支座底板垫层。待砂浆硬化后拆除调整支座「过滤」面用的垫块，并用环氧砂浆填满垫块位置。环氧砂浆要求灌注密实。
③当支座采用焊接时，在支座顶、底板相应位置处预埋钢板，支座就位后用对称断续方式焊接。焊接时注意防止温度过高对橡胶板、聚四氟乙烯板的影响。焊接后要在焊接处做防锈处理。
④如T梁采用盆式支座，施工安装时在梁端应采取临时支撑措施，以防T梁侧倾。等两片T梁间横隔板焊成整体后，方可拆除临时支撑。
⑤活动支座打开包装后要注意对聚四氟乙烯板和不锈钢板滑板的保护，防止划伤和脏物粘附于不锈钢滑板与四氟乙烯滑板表面，并注意检查5201—2硅脂是否注满。
⑥支座中心线与主梁中心线应重合或平行，单向活动支座安装时，上下导向块必须保持平等，交叉角不得大于5ˊ。连续梁桥等在实行体系转换切割临时锚固装置时，必须采取隔热措施，以免损坏橡胶板和聚四氟乙烯板。
