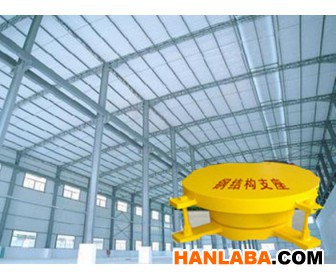

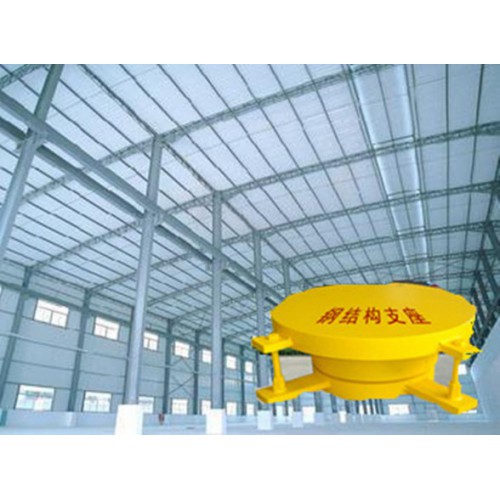

 抗拉球型钢支座(KLQZ)

一、概述：

抗拉球型钢支座(KLQZ)是一种适用于大跨度和特大跨度空间结构的新型支座。这种支座能够承受较大的压力和拉力，并能实现自由滑动和一定程度的转动，可以有效地释放结构产生的温度应力，满足在地震中结构可能产生的较大变形，结构紧凑，安装方便，与上部支承结构能很好地共同工作。



二、抗拉球型钢支座(KLQZ)结构：抗拉球型钢支座(KLQZ)是在GQZ球型钢支座上支板的内圆筒 壁 上 设 有 3-4 个 凸 缘 ，在 底 座上 边 缘 也 设 有 3-4个凸缘 ，组装时将上盖板套入底座后旋转 45。，使上盖板与底座的凸缘咬合 ，可以使上盖板与底座之间直接传递内力，防止球形支座各部分互相脱离 。



三、KLQZ抗拉球型钢支座主要特点：

1、万向承载、受力均匀、万向转动；

2、极高的抗拉能力；

3、具有较高的抗震能力，九度地震下，在上下部结构不破坏的情况下，支座本身不会破坏；

4、静刚度大，支座本身产生变形极小；

5、主要适用于大跨度和特大跨度空间结构；

6、耐久性好，适合温度范围大（-40’c~+70’c）；

7.体积小、重量轻、造价较低。

四、、KLQZ抗拉球型钢支座主要技术性能：

1、支座竖向承载力1000~60000kN,分为25级；

2、支座转角为0.02rad/0.03rad和0.05rad;

3、支座「过滤」摩擦系数为≤0.03；

4、支座「过滤」抗力大于竖向承载力的20%,并可根据工程需要进行变更；

5、支座适用温度：-40’c~+70’c

我公司可根据工程实际需要，我公司可免费为客户设计生产其他参数要求球铰  球型支座产品，请「过滤违禁词」来函提供支座承载力，「过滤」力，上拔力，位移量，转角等参数，以及节点尺寸图纸，我们将依据GB/T17955-2000 球型支座技术条件，GB50011-2001建筑抗震设计规范，GB 50017-2003钢结构设计规范以及CECS 235:2008铸钢节点应用技术规程等标准，为你提供合理，精简的设计方案，欢迎您的「过滤违禁词」咨询
