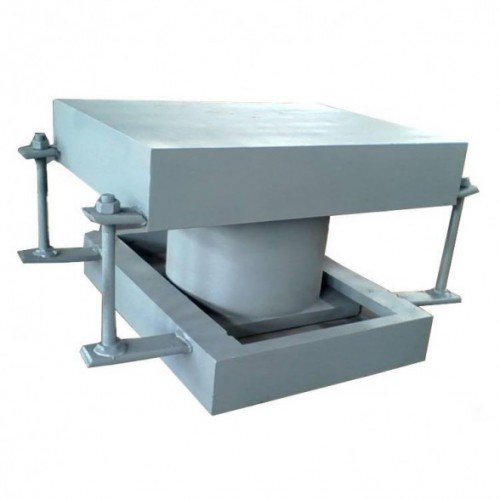

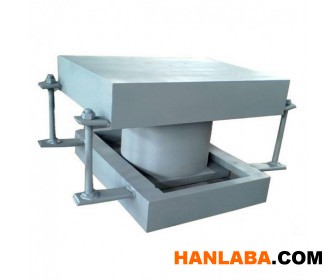

点击图片查看原图
滑动球铰（型）支座在钢结构工程中，一般用在上部结构与根底结构的节点处，上部结构的静、动载荷通过支座传递给根底结构，支座要有满足接受竖向载荷的能力；滑动球铰（型）支座温度改变或地震将使结构发生「过滤」剪力和竖向拉力，这些力的传递也要靠支座来完成，因此还要求支座具有满足的抗「过滤」剪力和抗竖向拉力的能力；滑动球铰（型）支座结构在长期执役过程中，因为受力件的变形或位移，对于某些节点中心将发生很大的力矩，对于这些力矩若不采纳措施开释掉，必将对建筑结构发生很大的损害，开释有害力矩的措施，滑动球铰（型）支座一般是在节点处设置铰接结构和对支座开释满足的位移空间，而铰接性能反应到节点处的支座上，就是要求支座还具有满足的转动性能。
滑动球铰（型）支座特点： 滑动球铰（型）支座具有传力可靠，转动灵活，以及承载能力大，位移大，大转角等特点，还可增加铰接、抗震、减震结构，具有了抗上拔拉力的性能。具体特点是
1、滑动球铰（型）支座通过球面传力，不会出现力的缩颈现象，作用在下部结构上的反力比较均匀；
2、滑动球铰（型）支座通过球面聚四氟乙烯板的滑动来实现支座的转动过程，转动力矩小，而且转动力矩只与支座球面半径及聚四氟乙烯板的摩擦系数有关，与支座转角大小无关，特别适用于大转角的要求。
3、滑动球铰（型）支座产品不用橡胶承压，不存在橡胶老化对支座转动性能的影响，特别适用于低温地区。
4 滑动球铰（型）支座具备相当的抗竖向拔力的性能，保证竖向受拔时上下结构不脱节，且能正常转角；
5、滑动球铰（型）支座具备抗「过滤」剪力的性能，保证「过滤」受力时不脱落；
6、滑动球铰（型）支座可满足「过滤」位移要求；（单向滑动位移支座，双向滑动位移支座）活动方向设置限位装置，避免工程落梁事故。
7、滑动球铰（型）支座支座材质为合金铸钢，充分满足工程寿命年限。
