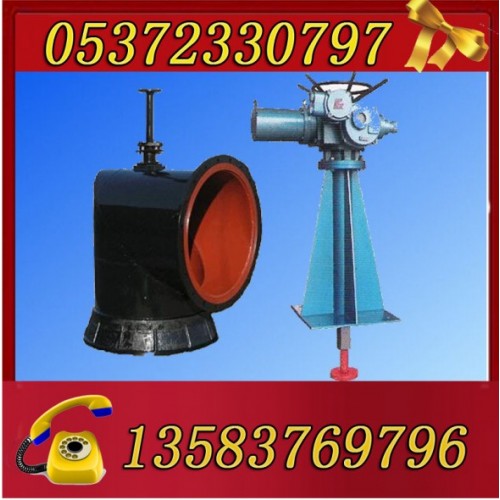

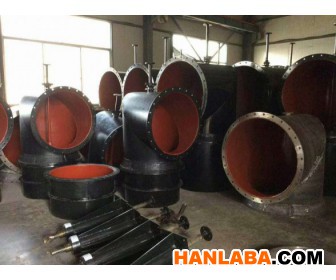

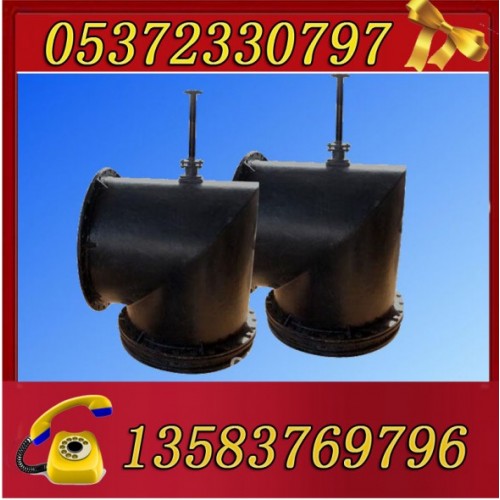

PZI配水闸阀、排水阀 手动配水闸阀 PZ配水闸阀具有重量轻、结构简单、密封性能好。是目前矿山井下水泵房、各吸水井配水用阀结构。 配水闸阀型号表示 PZ---配水闸阀 400---公称直径400mm 配水闸阀组成及作用： 1、 操纵装置：设计中采用手轮和螺母固定在一起，操纵杆仅作上移动而不旋转，为了减少旋转，为了减少旋转手轮时的阻力加上了滚珠采用滚动摩擦方式。 2、 2、闸阀：闸阀由阀体、阀舌、锥形密封环等部件组成，阀体为直角弯管式焊接件，锥形密封环是保证配水闸阀密封性能好坏的关键部位，为整体铸造，用法兰与阀体连接，发舌与阀杆的连接方式为铰接式。 3、 连接操纵杆和阀杆的便是连接杆。本产品提供四种规格长度，根据实际情况选用。 4、 法兰短管：作为配水巷和配水闸阀之间的连接管。 PZI-400 400 水 常温 216 1 370 手动操作 铸造/焊接 PZI-500 500 水 常温 216 450 手动操作 铸造/焊接 PZI-600 600 水 常温 290 637 手动操作 铸造/焊接 PZI-800 800 水 常温 290 851 手动操作 铸造/焊接 PZI-1000 1000 水 常温 314 1 1431 手动操作 铸造/焊接 |
