辊轴支座
又称滚轴支座。活动部分由辊轴构成的活动支座。一般用铸钢制作。较简单的是单辊轴支座,它是由上摆、底板和位于其间的一个辊轴组成。当支承压力很大时,可采用多辊轴支座,此时需在辊轴的顶部增加一个下摆,以保证梁能自由转动，滚轴支座的作用是释放水平约束，主要用于结构水平推力的释放，包括温度应力和结构拱效应产生的推力。在桥梁结构和室外廊桥 桁架等大跨度结构中滚轴支座的应用广泛，尤其是按照简支梁设计的时候，设置滚轴支座可以释放掉传到桥墩或者支架的水平力，降低结构造价。

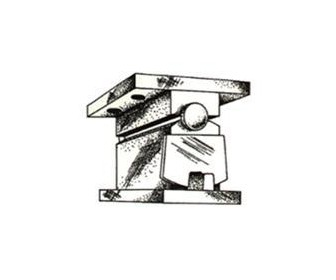

 辊轴支座的构造：

  辊轴支座的构造。 辊轴支座由上摆、铰轴、下摆、辊轴及其连接件、底板等部件组成。辊轴是实现支座移动功能的部件 ,为了防止其倾倒 ,在两边辊轴上设有牙板 ,插入下摆和底板的槽口内 ,可以随辊轴一起转动。在辊轴上设有 2块上、下连接板 ,通过螺钉连接在各辊轴上



辊轴支座的设计：辊轴支座是大跨度桥梁及桁架廊桥常用支座形式，通常由洛干个小直径的辊轴并列组联在一起，通过辊轴的转动以适应梁体的位移的需要，辊轴的数量视支座的反力大小而定，根据线接触应力大小，确定单个辊轴所需直径，在一组辊轴的顶部加设弧形支座，以保证梁端能自由转动，辊轴下的支座底板必须有一定的刚度，以保证支座底板的平整。通常辊轴用高强度锻钢制成，以减少其直径和整个支座高度。为了节省钢料并减少支座长度，一般将辊轴两边削去，为了保证各辊轴之间相对位置，通常在辊轴两端中心处设置连杆，以保证各辊轴平行转动。
