双向活动球形支座 提供在线便捷服务

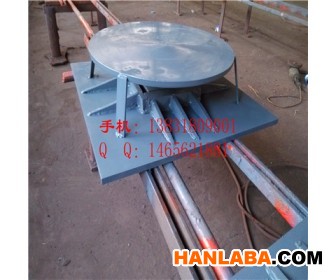

双向活动球形支座构造特点 1、双向活动球型支座主要由上支座滑板、下支座板、球面板、聚四氟乙烯滑板及钢挡圈组成。球形支座特点适用大轩角要求的桥梁使用。 2、双向活动球型支座通过球面传力,不会出现力的缩颈现象,作用在混凝土上的反力比较均匀。 3、双向活动球型支座通过球面聚四氟乙烯板的滑动来实现支座的转动过程,转动力矩小,而且转动力矩只与支座球面半径及聚四氟乙烯板的摩擦系数有关,与支座转角大小无关,特别适用于大转角的要求,
设计转角可达0.05rad。 4、双向活动球型支座各向转动性能一致,适用于宽桥、曲线桥。 5、这种支座产品不用橡胶承压,不存在橡胶老化对支座转动性能的影响,特别适用于低温地区。
双向活动球形支座主要技术性能 1、支座反力(竖向承载力)分为15级:1500KN,2000KN,2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN、12500KN、1500KN、17500KN和20000KN。 2、支座轩角分为0.02、0.04、0.06rad. 3、支座位移量:活动支座(双向和单向)位移分5级:±50、±100、±150、±200和±250mm,双向活动支座的横向位移为±40mm。 4、支座承受的水务是:单向活动支座(DX)横桥向承受水平力及固定支座(GD)承受水平力为支座反力的10%。
联系人:刘经理
咨询电话:0318-8519676、13831809001
QQ:1465621881
网址:http://www.
邮箱:1465621881@qq.com
价格说明:由于产品规格型号繁多,产品价格需根据图纸和具体技术参数报价,顾客采购时请与客服销售人员联系,拍下后可修改价格.
