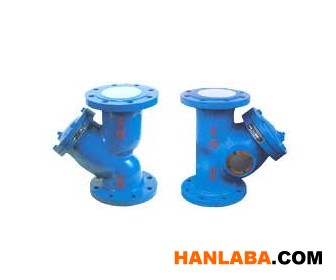

Y型过滤器


Y型过滤器除了与减压阀配套使用外，还可单独应用于冷热循环水系统，压缩空气、蒸气、油类等介质的管路。用来除掉机械杂物的场合。外壳为铸铁或钢管焊接两种。过滤网由不锈钢制造，一般通水网为8-30目，通气网为40-100目，也可按要求生产。
近年发现，由于施工等各方面因素造成杂物堵塞过滤器的现象严重，一般过滤器堵塞后，不能及时察觉，新设计的Y型透镜过滤器可直接从外面看到过滤网中的机械杂物，以便及时清洗，彻底解决了因过滤器堵塞，造成整个系统运行不畅的现象。

号 零件名称 材质
1 排污孔 铸铁
2 阀盖 铸铁
3 过滤网 不锈钢
4 透镜 耐压玻璃
5 阀体 铸铁
规格Dg 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500
L 101 101 115 130 135 170 240 280 325 370 490 550 600 760 772 860 1305 1325
H 101 101 115 125 140 165 252 297 330 375 465 560 620 820 840 900 1100 1200
重量 1 1 1.5 2.5 2.5 4.5 13 17 25 41 75 110 150 216 281 282 290 330
联接形式 内螺纹 法兰盘
工作压力 1.0Mpa 1.6Mpa

安装与维护
(1)安装在进水管道上各类配套阀的前端。
(2)根据截留物情况不定期清洗过滤器，清洗时先关闭过滤器前的阀门。
(3)卸下阀盖清洗附着在上面的杂物。
(4)取出过滤筒，去除杂物，清洗滤网。
(5)洗净阀体。
(6)将过滤器组装好继续使用
