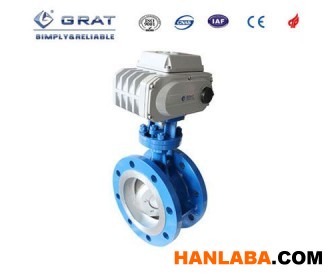

硬密封电动蝶阀为三偏心金属密封结构,密封形式为金属对金属密封,可调换金属密封圈。密封圈由不锈钢板和石墨复合板叠加而成。主要适用于石油、化工、发电、冶金及城市供热系统水道管路上,作为调节和截流设备使用。
相关产品推荐:
电动蝶阀http://www.grat.com.cn/index.php?c=content&a=list&catid=7
电动球阀http://www.grat.com.cn/index.php?c=content&a=list&catid=8
电动调节阀http://www.grat.com.cn/index.php?c=content&a=list&catid=9
电动执行器http://www.grat.com.cn/index.php?c=content&a=list&catid=10
产品特性
| 1、DDS开关调试专利技术： 您只需一步即可轻松调试执行器角度和行程。 DDS开关调试技术专利号：ZL2014 2 0595730.6 |
 |
|
2、PPD专利定位技术： 定位精度提高5倍达到±0.1%，电位器使用寿命提高2倍达到100万次。 PPD专利定位技术专利号：ZL2010 2 0225919.8 |
|
3、超过10万次的现场无故障运转寿命，让您的系统运转可靠无忧！
电动执行器10万次寿命检测报告（如右图） |
|
4、在高温高压工况下,仍具有稳定的密封性能.它的特殊密封系统可保证从超低温至超高温各温度范围都具有较高的密封性能。
5、阀门关闭过程通过密封圈的弹性受压来完成，蝶板与密封圈之间不存在相卡现象。
6、更换阀座方便简单，只需取下嵌件就可取出阀座，不必拆卸阀体和阀轴。
7、偏心轴和偏心蝶板设计在开启和处于中间位置时阀座与蝶板不发生接触。
产品参数
公称通径：DN50～DN1200
工作电源：AC220V，AC380V，DC24V
公称压力：0.6/1.0/1.6/2.5/4.0MPa
动作方式：调节或开关式控制
输入信号：4-20mA / 0-5V～10V (备选)
输出信号：4-20mA / 0-5V～10V (备选)
连接方式：对夹式/法兰式( 备选)
密封形式：金属硬密封
适用温度：≤540℃
适用介质：水、油、气及各种高温,或含杂质的介质
阀体材质：碳钢、CF8 不锈钢、CF8M 不锈钢、CF3M 不锈钢
阀板材质：碳钢、CF8 不锈钢、CF8M 不锈钢、CF3M 不锈钢
密封圈材质：各种不锈钢复合体
填料材质：柔性石墨
防护等级：IP67
设计与制造标准 GB/T 122381989 、API609
检查与实验标准 GB/T 139271992 、API598
侧法兰连接标准 GB9115.88、GB9113.3～5-88、ASME B16.5CL.150，CL.300及ASME B16.47CL.150
