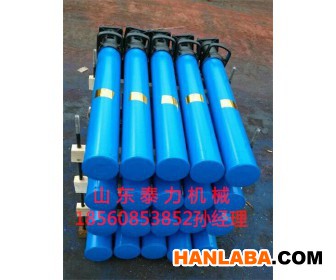

DW型单体液压支柱是一种新型外部供液的恒阻式单体液压支柱，是高等机械化普采事情面的配套装备，也是综采事情面的端头支护装备。其适用于煤矿回采事情面的顶板支护和端头顶板支护，由于其承载能力大、抗偏载能力强、事情行程大、使用局限广，因而其可应用于薄煤层、中厚煤层及较厚煤层事情面。

型号寄义：例如：DW35—180/100X

D代表单体液压支柱；         W代表外注式；

35为支柱的较大高度；       180为支柱的额定事情阻力；

100为支柱的油缸直径；       X为柱塞悬浮式手艺原理。

结构及事情原理

DW型（柱塞悬浮式）单体液压支柱由铰接顶盖、密封盖组件、活柱、手把阀体、油缸、复位弹簧、底座、三用阀、O形密封圈、挡圈、销头螺栓、防尘圈、Y形密封圈、毗邻钢丝、导向环18等零部件组成。

DW型（柱塞悬浮式）液压支柱的事情原理包罗升柱、初撑、承载和回柱四个法式，现划分概述如下：

（一）、升柱、初撑法式

升柱时将管路系统中的注液枪插入三用阀注油阀体，挂好锁紧套，操作注液枪，泵站高压液经注液枪顶开三用阀中的球形单向阀，进入支柱，迫使活柱升高。

（二）、承载、溢流法式

 支柱支设以后便处于承载状态，随着支护时间的延伸，事情面顶板作用在支柱上的载荷增添，当支柱所蒙受的载荷跨越额定事情阻力时，支柱内腔高压液体作用在平安阀垫上的力，跨越平安阀弹簧预先调定给予六角导向套的压紧力时，压缩平安阀弹簧，平安阀垫和六角导向套一起运动，平安阀垫脱离阀座，平安阀被打开，内腔液体外溢，活柱下缩。使顶板压力重新获得平衡。

（三）、回柱法式

支柱接纳时，将卸载手把插入三用阀右阀筒的卸载孔中，转动卸载手把，迫使阀套、毗邻螺杆、注油阀体等整体轴向移动，压缩卸载阀弹簧，卸载阀垫脱离左阀筒的密封面，卸载阀被打开，支柱内腔事情液，经左阀筒喷入采空区，活柱在自重和复位弹簧作用下回缩。完成支柱接纳。

淄博泰力机械制造有限公司是由原山东淄博昆仑矿山机械厂改制而成的现代化独资企业，建厂26年来，形成了以生产制造煤矿支护装备为龙头，主要产品DW单体液压支柱，100缸径DWX悬浮式单体液压支柱，110缸径DWX悬浮式单体液压支柱，DJB金属铰接顶梁，DFB金属长梁，各种单体液压支柱配件等。迎接各界向导实地考察，来电咨询。
