AB-3S-12，AB-3S-12三相永磁真空断路器有12KV与40.5KV是对差别客户需求所开发出来的，AB-3S-12快速永磁真空断路器是三个永磁体所组织，有快速分断能力是单永磁体不行到达的功效。

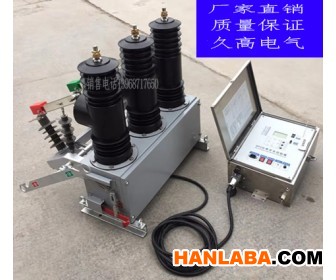

AB-3S-12型户外柱上永磁固封式真空断路器接纳了怪异设计的永磁机构和高可靠性的智能控制器组成。该装置主要应用于中压排挤线电网，作为分、合负荷电流、过载电流、短路电流之用，主要设置由永磁真空分界断路器本体、智能 型控制器、外置电压互感器（注：配网自动化环网线路中可选双侧PT）三大部门组成，产物普遍用于10kV 都会、农村配电网排挤环网线路中作分段隔脱离关、联络开关、可执行环网线路负荷调配的自动化开关装置，在大用户供电的分支线路中可作为分界开关（俗称看门狗），馈线排挤配电网络作分界断路器分段器之用，永磁真空断路用具有远程治理模式，珍爱控制功效及通讯功效。能可靠判断、检测界内毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。永磁机构寿命比弹簧机构寿命要长，稳固性好等优点。
二、主要特点
全密封结构：密封性能好，有助于提高防潮、防凝露性能，顺应于高温湿润区域使用，有用地制止开关因历久户外情况下而引起的机械锈蚀。
断路器接纳三相支柱式结构，具有开断性能稳固可靠，整体结构紧拼集理、体积小、重量轻。使用寿命长等特点。
真空灭弧室：开断性能稳固可靠，触头磨损小，无易燃和爆炸危险、平安可免维护。
三相支柱及电流互感器接纳优质户外硅橡胶固体绝缘，具有耐高、低温，耐紫外线、耐老化的特点。
断路器接纳永磁操作机构，零部件少、体积小、免维护、机械寿命达3万次以上。操作机构置于密封的壳体中，解决了机构锈蚀的问题，提高了机构的可靠性和使用寿命。
断路器的分闸操作可接纳手动与电动分、合闸操作并提供远方操作接口。可与控制器配套实现配电自动化，可与分界控制器组成看门狗分界断路器或重合器.
断路器AC相各装有电流互感器，并装有户外电压互感器，供过电流自动脱扣珍爱并与智能控制器配套举行信息剖析，以实现种种珍爱功效。
三、断路器主要手艺参数
|
序号 |
项 目 |
单元 |
数 值 |
|
1 |
额定电压 |
kV |
12 |
|
2 |
额定频率 |
Hz |
50 |
|
3 |
额定电流 |
A |
630/(1250) |
|
4 |
额定短路开断电流 |
kA |
20/(31.5) |
|
5 |
额定峰值耐受电流(峰值) |
kA |
50/(80) |
|
6 |
额定短路耐受电流/连续时间 |
kA/s |
20/4 /(31.5/4) |
|
7 |
额定短路关合电流(峰值) |
kA |
80 |
|
8 |
额定操作顺序 |
|
分-0.3s-合分-180s-合分 |
|
9 |
机械寿命 |
次 |
10000 |
|
10 |
额定电流开断次数 |
次 |
10000 |
|
11 |
额定短路开断电流开断次数 |
次 |
30 |
|
12 |
工频耐压(1min): (湿)相间对地 (干)相间、对地/断口 |
kV |
34 42/49 |
|
13 |
雷电打击耐受电压（峰值）相间、对地/断口 |
kV |
75/85 |
|
14 |
二次回路1min工频耐压 |
V |
2000 |
