一、概述

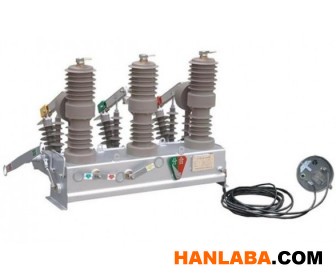

ZW32A-12/630-20户外高压真空断路器
一、产品用途:
ZW32A-12/630-20、ZW32A-12G/630-20主要用于额定12KV电压、额定频率50HZ的电网,适用于变电站及工矿企径 业配电系统中作保护和控制之用,及农村电网频繁操作的场所。也可作为12KV城网或农网的分段开关。ZW32A柱上高压真空断路器 主要用于开断,关合电力系统中的负荷电流、过载电流和短路电流。
二、产品特点:产品小型化,相距小,重量轻,易安装的优点,ZW32A-12户外柱上高压真空断路器也可以加装智能控制器可实现电流速断
过电流、零序过电流、过压、欠压、单相接地选线(带方向闭锁)、智能控制器可自备电源可就地实现:自动重合、遥控、遥测、遥调、遥信、“四遥”功能。用户可根据电气主设备或线路的保护或自定义保护类型。
三、主要技术性能
●开关具有依据馈线接地故障稳态分量、故障相和非故障相暂态分量进行提取分析计算,依据零序电压V。和零序电流I。的幅值、零序电流I。与零序电压V。的相位进行综合分析及比较作为综合判据,准确、迅速地判断接地故障点位置及自动隔离故障区段的功能;
●开关具有接地故障在线检测功能;
●开关具有接地保护定值设定偏差的校正功能;
●发生接地故障时,开关直接分闸而解除故障或可整定延耐1 s~2h分闸;
●过电流故障和短路故障时,由开关直接分闸而分离故障区段;
●发生瞬时故障时开关不分闸;
●当同时发生接地故障和短路故障时,优先进行短路故障的保护;
●具有抑制涌流功能和冷负荷起动时抑制虚拟分闸功能;
●具有UVR欠压保护功能;
●具有OVR过压保护功能;
●联络开关自动投切时,具有防止故障侧电源恢复时投切造成短路的防止联络误投切闭锁功能;
●在电源侧和负荷侧发生断线故障和发生高阻抗接地故障时,有选择“迅速分断”或“延时运行”的功能;
●短路故障发生在电源侧,后转移为高阻抗接地事故,开关在合闸状态下分闸并分离故障区段;
●依据潮流方向自动变换小电流单相接地保护定值;
●通讯接口:RS-232/RS-485通讯接口和通讯模块安装位置;通信规约IEC60870-5—101协议/IEC608-5-104协议(选项);支持DNP 3.O协议;支持GPRS/CDMA、中压载波等通讯方式。
●本地调试接口:RS232支持笔记本电脑、掌上电脑查询测量数据、终端参数、定值、告警数据等:设置终端参数、定值。
●开关内置3只电流互感器、一组零序电流互感器和6只电压传感器,以采集配电网运行参数。电流互感器变比:600: 1A或1000: 1A可选,精度为0.5级。为了防止电流测量装置的过电流和CT开路,产品配置了保护装置。电压传感器电源侧A、B、C和负荷侧R、S、T共有6个,变比为5800V/0.4 V.精度稳定地保持在1.0%。
