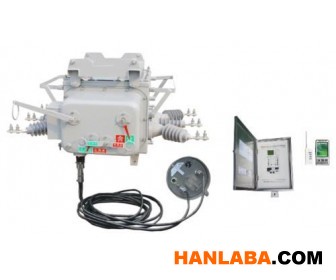

ZW20-12F户外柱上高压真空分界断路器

ZW20-12F

１．１产品型号及名称

　　　ZW20-12F户外柱上高压真空分界断路器

      ZW20-12F，ZW20B-12，ZW20-12

      ZW20-12F/630-20

    2．２主要用途

ZW20-12F型户外交流户外智能分界真空断路器为额定电压12kV,三相交流50Hz的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及短路电流。适用于变电站、工矿企业及城乡配电网作保护和控制，特别适用于操作频繁的场所和城网自动化配电网络。本产品与控制器配套，能满足配电自动化系统要求，并能可靠而有效地完成传统的重合器功能。它采用成熟的箱式密封结构，内部充以SF6气体，具有良好的密封性能，使之不受外界影响，是一种免维护产品。其弹簧操作机构采用齿轮主传动和多级脱扣系统，动作可靠性高，是柱上断路器的佳品，在国家权威机构通过全面型式试验，符合下述标准：GB1984 高压交流断路器；
GB/T11022 高压开关设备及控制设备标准的共用技术要求；D11402交流高压断路器订货技术条件。
2、使用条件 ：
* 海拔高度：不超过1000m；

* 周围空气温度：-40℃～+40℃，日温差：日温差变化不大于25℃；

* 风速：不大于34m/s；

* 无易燃、爆炸危险、强烈化学腐蚀物（如各种酸，碱或浓烟等）和剧烈震动的场所。


3、产品特点 ：

* 城、农网改造的理想设备：可与控制器配套实现遥控、遥测、遥信和遥调，实现“四遥”功能。

* 操作灵活、方便：本产品为电动储能，电动分合，同时具有手动储能，手动分合，并能近距离或远距离操作。

* 开断性能优越：开断短路电流25kA达30次。

* 操作功率小，可靠性高：设计的小型电动弹簧机构的操作工（约30W左右）降低到较低水平。

* 安装方式灵活：可采用柱上吊装或座装安装方式。

* 密封性能可靠：SF6压力为零表压且采用成熟的密封结构技术，密封性能可靠，不易泄露。

* 独特的进出线方式：采用硅橡胶管，使接线端子之间绝缘距离充裕，外绝缘特性优良。

* 使用安全：在箱体顶部安装有防爆装置，即使发生以内部故障，也不会有高温气体或飞溅物泄露出来。

4、主要技术参数：

序号 项目名称 单位 参数
1 额定电压 kV 12/24
2 额定频率 Hz 50
3 额定电流 A 630/1000
4 额定短路开断电流 kA 12.5/16/20/25
5 额定峰值耐受电流（峰值） kA 31.5/40/50/63
6 额定短时耐受电流（4S） kA 12.5/16/20/25
7 额定短路关合电流（峰值） kA 31.5/40/50/63
8 机械寿命次数 次 10000
9 额定短路开断电流开断次数 次 30
10 1min工频耐受电压（相间/对地/断口） kV 42/49/60
11 雷电冲击耐受电压峰值（相间/对地/断口） kV 75/85/125
12 二次回路1min工频耐压 kV 2
13 净重 kg 140
14 SF6气体额定表压 Mpa 0

注：当产品使用地点海拔超过1000m时，绝缘水平按相应的修正系数进行。
