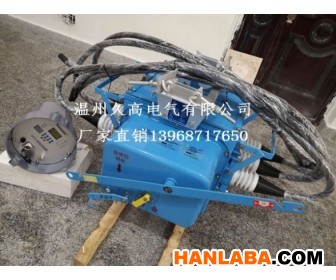

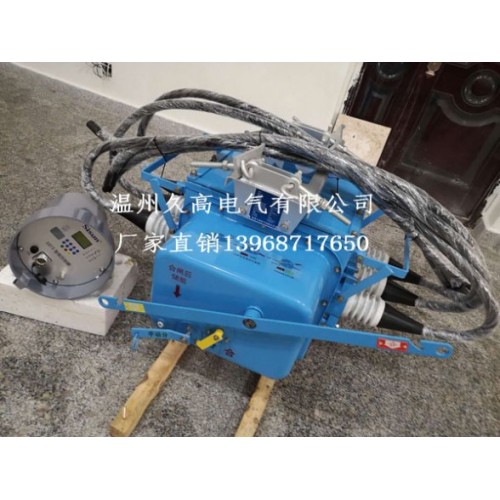

FZW28-12F真空分界负荷开关
一、概述FZW28-12F真空分界负荷有两种型号：一种带电缆型、另种是套管型、两种各有各的优点。 FZW28-12F高压真空负荷开关适用于额定电压为12KV、额定频率50HZ的户外三相交流配电系统中，作为开、合负荷电流和关合短路电流、小电流接地之用。
适用于变电站、工矿企业及城乡、农网自动化配电网络以及频仍操作的场所。
分界负荷开关由FZW28-12F真空负荷开关和控制器两大部门组成，通过航空插座及户外密封控制电缆举行电气毗邻。能可靠判断检测界内毫安的零序电流及相中断路电流，可相宜差别中性点接地方式的配电系统。
二、主要手艺参数
|
序号 |
名 称 |
数 据 |
||
|
1 |
操作方式 |
手动或自动（电磁） |
||
|
2 |
额定值 |
额定电压 |
12KV |
|
|
额定电流 |
630A |
|||
|
额定短时耐受电流（4S） |
12.5 16 20 |
|||
|
额定关合短路电流（峰值） |
31.5 40 50 |
|||
|
额定频率 |
50Hz |
|||
|
操作电压 |
AC220V(80%~110%) |
|||
|
3 |
工频耐压（1min） |
对地 |
42KV |
|
|
相间 |
42KV |
|||
|
断口 |
48KV |
|||
|
二次对地 |
2KV |
|||
|
4 |
打击耐压（峰值） |
对地 |
75KV |
|
|
相间 |
75KV |
|||
|
断口 |
84KV |
|||
|
5 |
净重 |
185Kg |
||
|
6 |
SF6气体额定表压 |
0表压 浓度为93%以上 |
||
|
7 |
操作手柄手动力的测定 |
100~400N |
||
|
8 |
主回路电阻 |
≤700μΩ |
||
|
9 |
（一）合闸操作 |
184~220V |
1 合闸时间120~180ms(220V)400ms以下（184V）2 吸合电流（峰值）17A以下3 弹跳时间不大于6ms |
|
|
较低合闸电压 |
120~160V |
|||
|
（二）分闸操作 |
184~220V |
1 分闸时间 1.5s以下2 差别期时间30ms以下 |
||
|
10 |
隔离断口与真空弧室合分操作时间差 |
10±2 ms |
||
|
11 |
气密试验（检漏） |
0．2 Mpa表压无漏气 |
||
|
12 |
真空灭弧室触头开距 |
7~9 mm |
||
|
13 |
真空灭弧室触头超距 |
3~3.5 mm |
||
|
14 |
隔离断口开距 |
25~30 mm |
||
|
15 |
隔离断口超距 |
6~13 mm |
||
