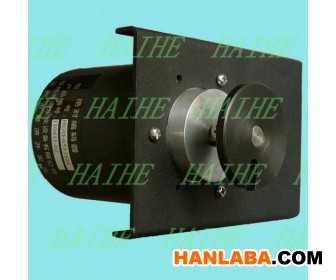

HZW闸门开度传感器 闸位计

 HZW系列闸门开度传感器是针对闸门丈量的特点，接纳光电式或接触式编码器，在内部配以周详的变速机构制造而成。其输出信号有并行格雷码、串行RS485、4-20mA尺度模拟量以及SSI同步串行信号等多种方式供用户选择。该传感器安装利便，顺应性强，稳固可靠，集检测与A/D转换为一体，具有断影戏象跟踪功效。适合对各种闸门（平板门、弧形门、人字门、门机、桥机等）的起吊高度举行丈量。其功效、特点，可靠性等深受广洪水利水电工程手艺职员的信任和洽评。

一、 主要手艺指标：

该传感器的手艺指标主要取决于所配编码器，可选配的编码器有：HGD65535光电编码器、HJZ8192接触式编码器、或种种入口编码器。

1、 HGD65535光电编码器

编码特征：每周1024组编码，延续64周（即1024*64）

事情电压：DC12-24V

外型尺寸：见图1

使用情况温度：-20℃～+75℃（不结露）
保留情况温度：-25℃～+80℃

消耗电流：≤70mA

防护品级：IP64

输出信号（可选）：A-4-20毫安；B-并行格雷码；M-RS485；S-串行SSI信号













2、 HJZ8192接触式编码器

编码特征：每周128组编码，延续64周（即128*64）

事情电压：格雷码无需电源

外型尺寸：见下图

使用情况温度：-20℃～+75℃（不结露）
保留情况温度：-25℃～+80℃

消耗电流：≤40mA

防护品级：IP64

输出信号：并行格雷码
