一、 概述：

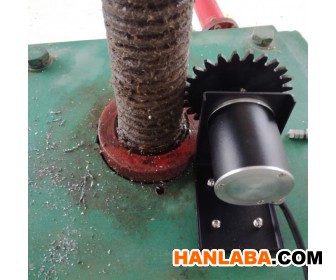

HZW系列闸门开度传感器是针对闸门测量的特点，采用光电式或接触式编码器，在内部配以精密的变速机构制造而成。其输出信号有并行格雷码、串行RS485、4-20mA标准模拟量以及SSI同步串行信号等多种方式供用户选择。该传感器安装方便，适应性强，稳定可靠，集检测与A/D转换为一体，具有断电记忆跟踪功能。适合对各类闸门（平板门、弧形门、人字门、门机、桥机等）的起吊高度进行测量。其功能、特点，可靠性等深受广大水利水电工程技术人员的信赖和好评。
二、 主要技术指标：
该传感器的技术指标主要取决于所配编码器，可选配的编码器有：HGD65535光电编码器、HJZ8192接触式编码器、或各种***编码器。
1、 HGD65535光电编码器（专利号：ZL 2010 2 0521497.9）
编码特性：编码，每周1024组编码，连续64周（即1024*64）
工作电压：DC12-24V
外型尺寸：主体直径60，长64
使用环境温度：-20℃～+75℃（不结露）
保存环境温度：-25℃～+80℃
消耗电流：≤70mA（输出信号、供电电压不同，影响功耗）
防护等级：IP64
输出信号：A-4-20毫安；B-并行格雷码；M-RS485；S-串行SSI信号
2、HJZ8192接触式编码器
编码特性：每周128组编码，连续64周（即128*64）
工作电压：不大于DC30V
外型尺寸：见下图
使用环境温度：-30℃～+85℃（不结露）
相对湿度：＜90% (40℃)
消耗电流：≤40mA（译码电路回路决定）
防护等级：IP64
输出信号：A-4-20毫安；B-并行格雷码；M-RS485；S-串行SSI信号
3、
4、
5、
6、
3、JX8192机械编码器
编码特性：每周32组编码，连续256周（即32*256）
工作电压：DC12V
外型尺寸：见下图
使用环境温度：-20℃～+75℃（不结露）
保存环境温度：-25℃～+80℃
消耗电流：≤40mA
防护等级：IP64
输出信号：A-4-20毫安；B-并行格雷码；M-RS485；S-串行SSI信号
4、12*12磁电编码器
编码特性：编码，4096*4096
工作电压：DC12-24V
外型尺寸：下图
使用环境温度：-20℃～+75℃（不结露）
保存环境温度：-25℃～+80℃
消耗电流：12V电源29毫安；24V电源16毫安。输出接口和供电电压不同影响该参数
防护等级：IP65
输出信号：A-4-20毫安；M-RS485；S-串行SSI信号
